CH4-RTC

RTC原理

CubeMX配置

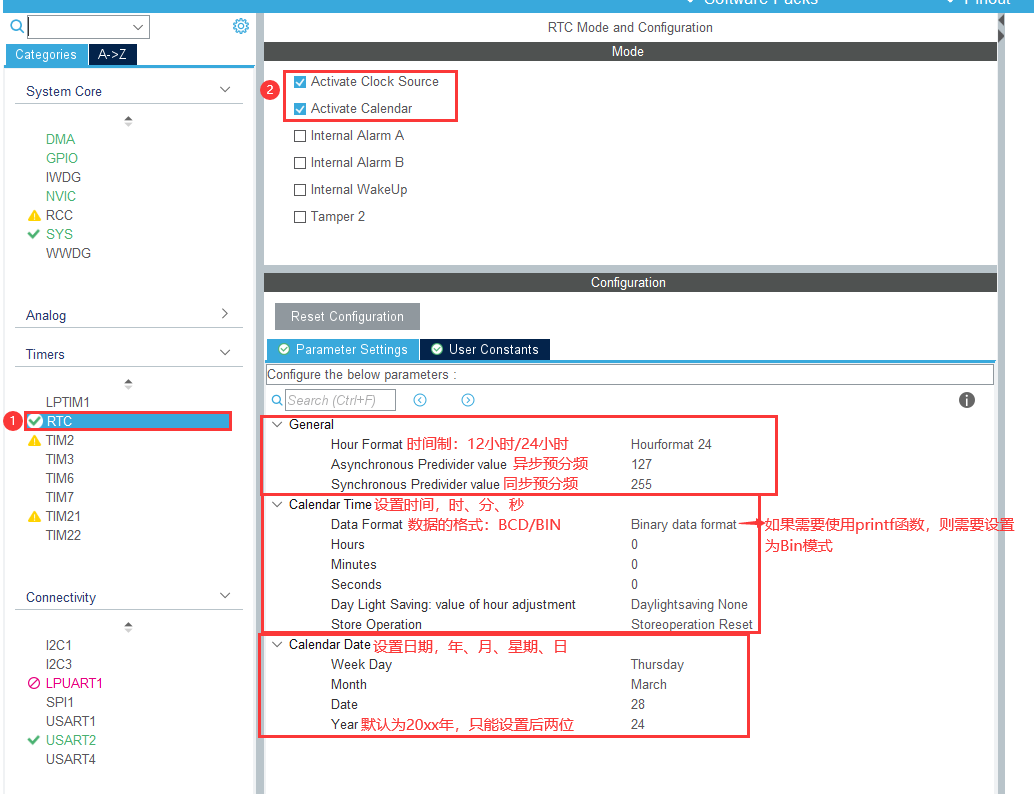

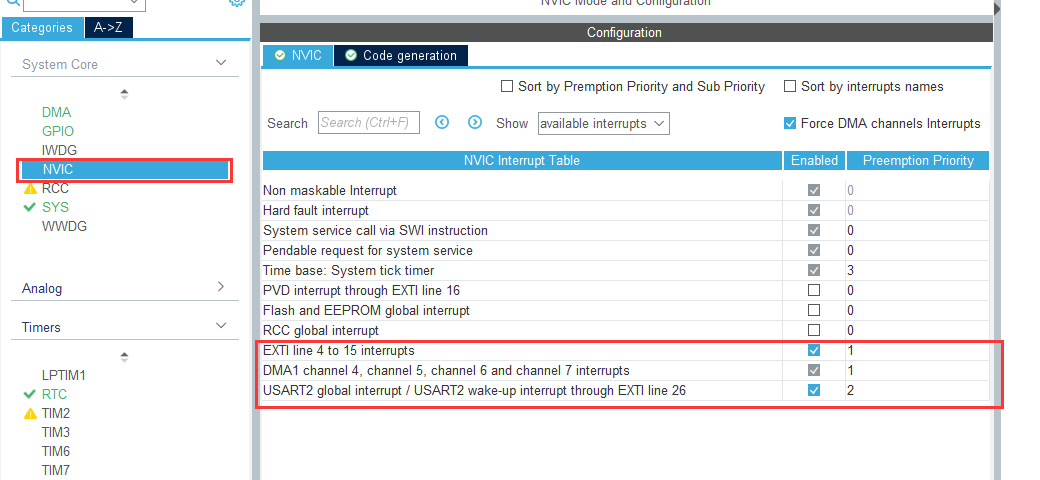

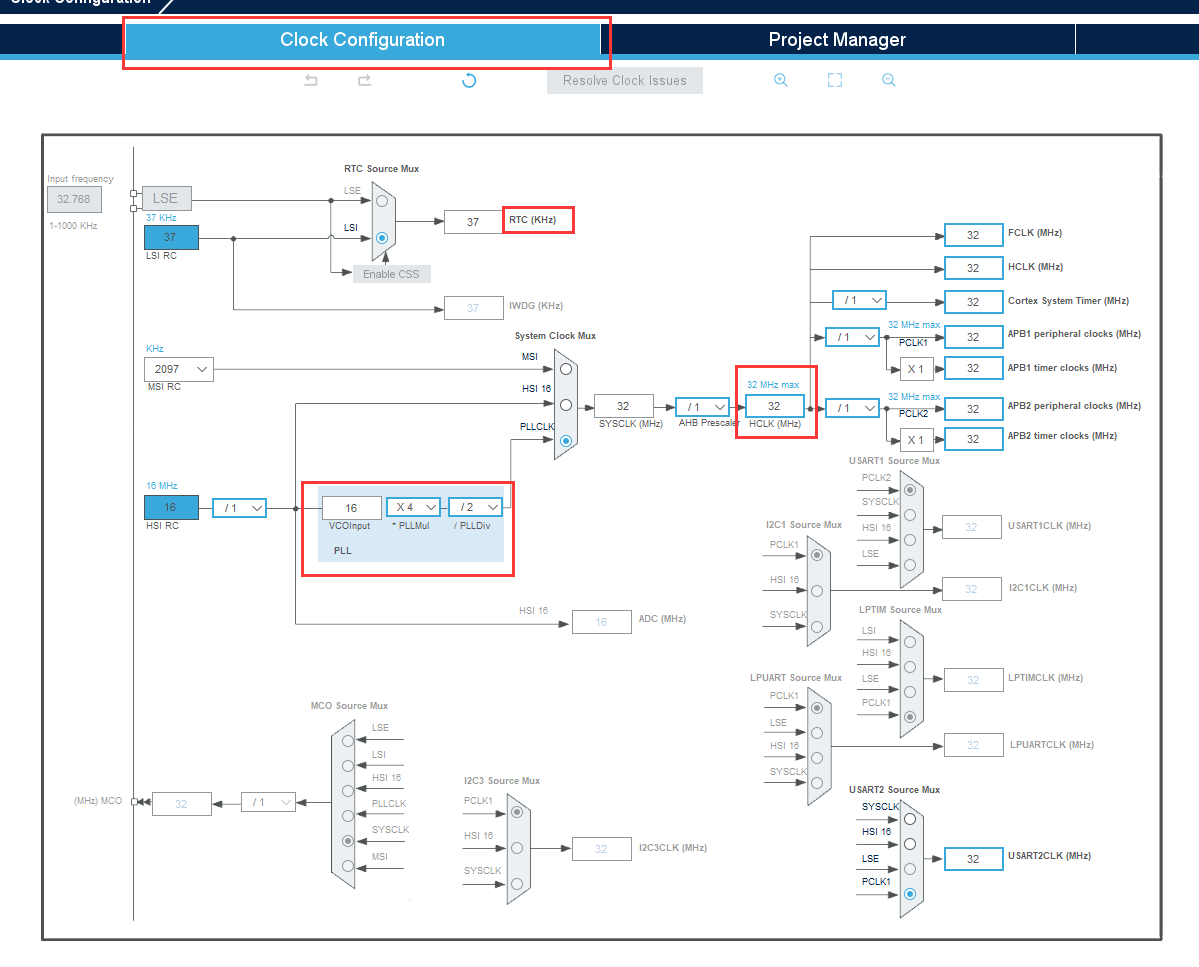

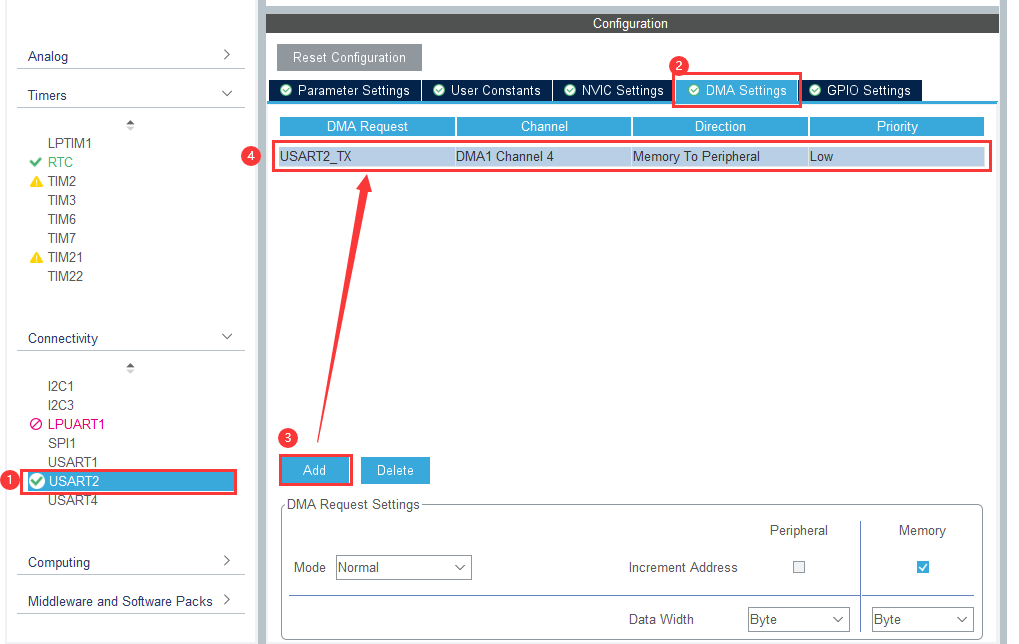

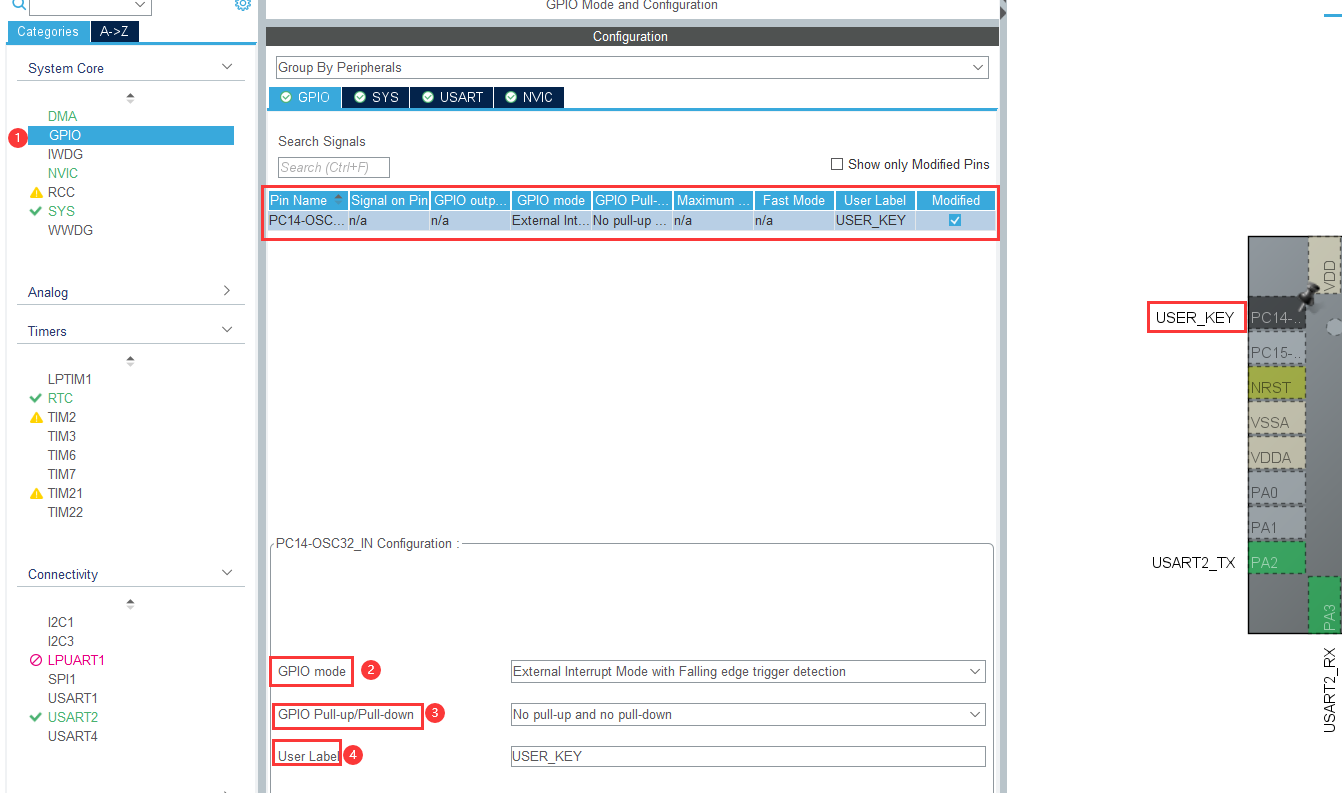

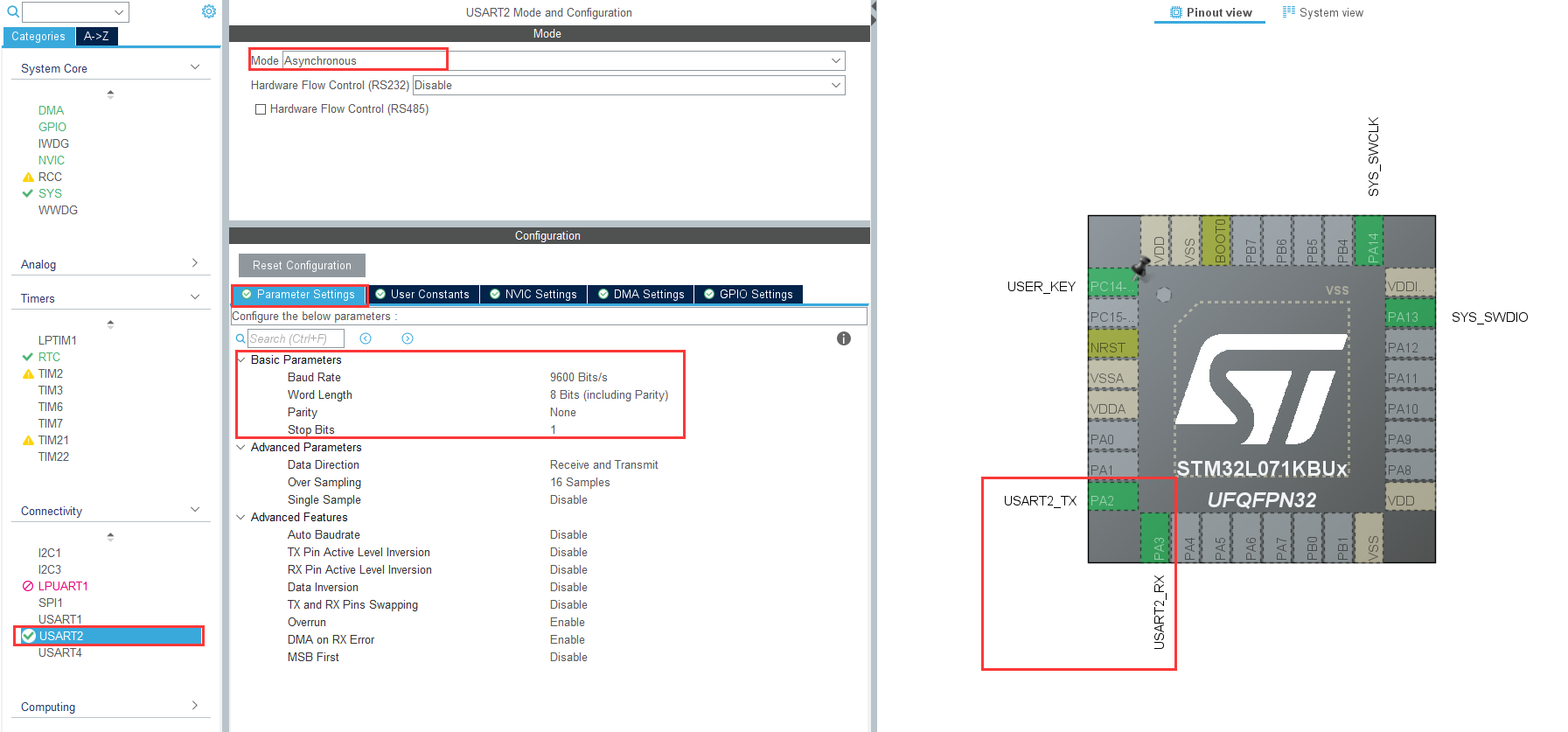

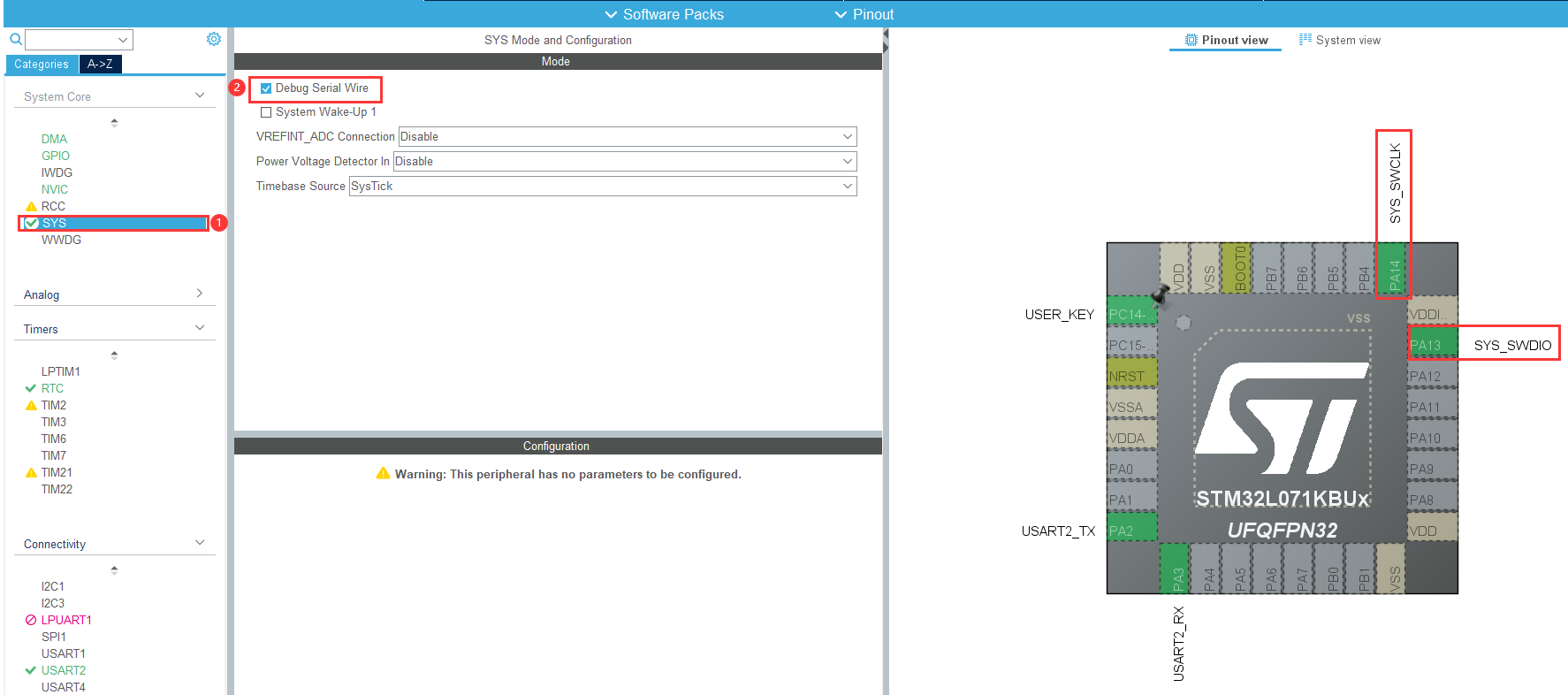

下载线配置 RTC配置 USART配置 USART DMA配置 USER按键中断配置 NVIC配置 时钟树配置

MDK程序编写

使用BIN码

使用BIN码配置

function.c

RTC读取时间函数

==注：时间的读取必须要在日期之前，否则发送的时候会发生错误==

//RTC系统时间读取函数，从中读取到日期与时间，且时间是在一直增加的
unsigned char *RTC_data(void)//定义一个返回unsigned char指针函数
{
	static unsigned char rtc_data_read[7];//创建一包含7个unsigned char变量的静态数组：年，月，星期，日，时，分，秒

	extern RTC_HandleTypeDef hrtc;//使用外部结构体RTC

	RTC_TimeTypeDef read_time_data;//定义一个结构体时间变量
	RTC_DateTypeDef read_date_data;//定义一个结构体日期变量

    //必须要在日期之前，否则发送的时候会发生错误
	HAL_RTC_GetTime(&hrtc,&read_time_data,RTC_FORMAT_BIN);//时间的读取函数
	HAL_RTC_GetDate(&hrtc,&read_date_data,RTC_FORMAT_BIN);//日期的读取函数

	//读取日期
	rtc_data_read[0]=read_date_data.Year;//年
	rtc_data_read[1]=read_date_data.Month;//月
	rtc_data_read[2]=read_date_data.WeekDay;//星期
	rtc_data_read[3]=read_date_data.Date;//日
	//读取时间
	rtc_data_read[4]=read_time_data.Hours;//时
	rtc_data_read[5]=read_time_data.Minutes;//分
	rtc_data_read[6]=read_time_data.Seconds;//秒

	return rtc_data_read;//需要返回一个获取的数组，所以需要将该数组定义为静态类型
}

fputc函数

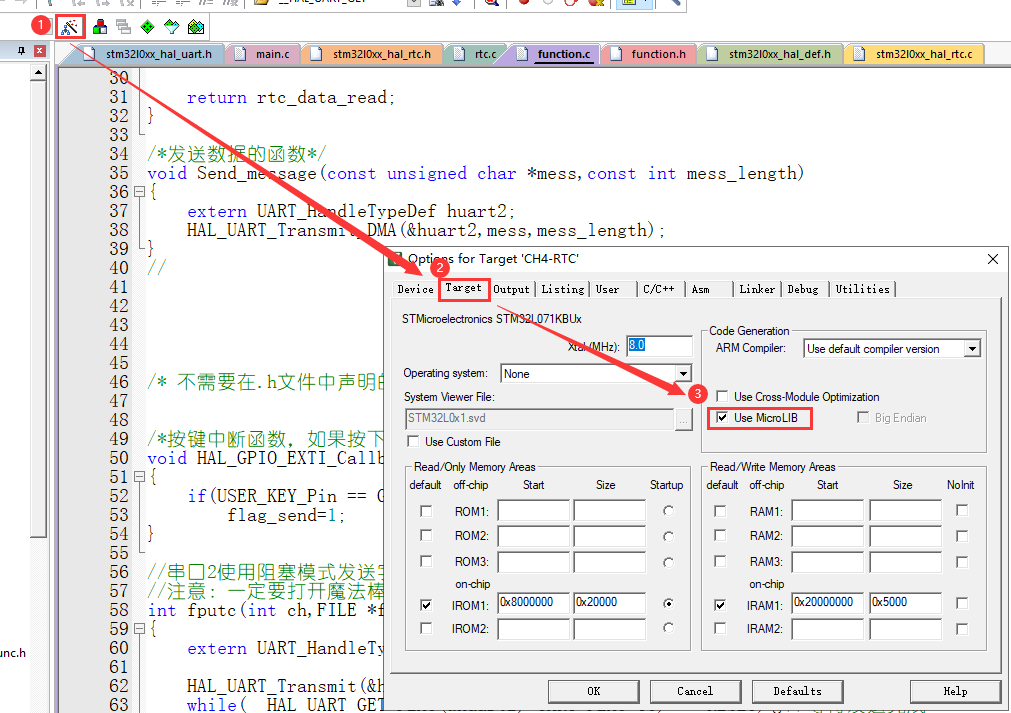

==注：需要使用头文件 #include “stdio.h”==

int fputc(int ch,FILE *f)//重新定义一个fputc函数，就可以直接使用printf函数发送数据
{
	extern UART_HandleTypeDef huart2;

	HAL_UART_Transmit(&huart2,(uint8_t *)&ch,1,0xffff);//普通串口接收数据
	while(__HAL_UART_GET_FLAG(&huart2, UART_FLAG_TC) == RESET){}//等待发送完成

	return ch;
}

main.c

#include "function.h"
int main(void)
{
    extern int flag_send;
	unsigned char *receive_rtc;//定义一个数组指针进行读取时间
    while(1)
    {
        receive_rtc=RTC_data();//读取时间函数

	  	printf("\r\n RTC:%d-%d-%d \r\n %d:%d:%d \r\n",2000+receive_rtc[0],receive_rtc[1],receive_rtc[3],receive_rtc[4],receive_rtc[5],receive_rtc[6]);

	  	HAL_Delay(1000);
    }
}
