CH8-TIMER

CubeMX配置

MDK配置

CubeMX配置

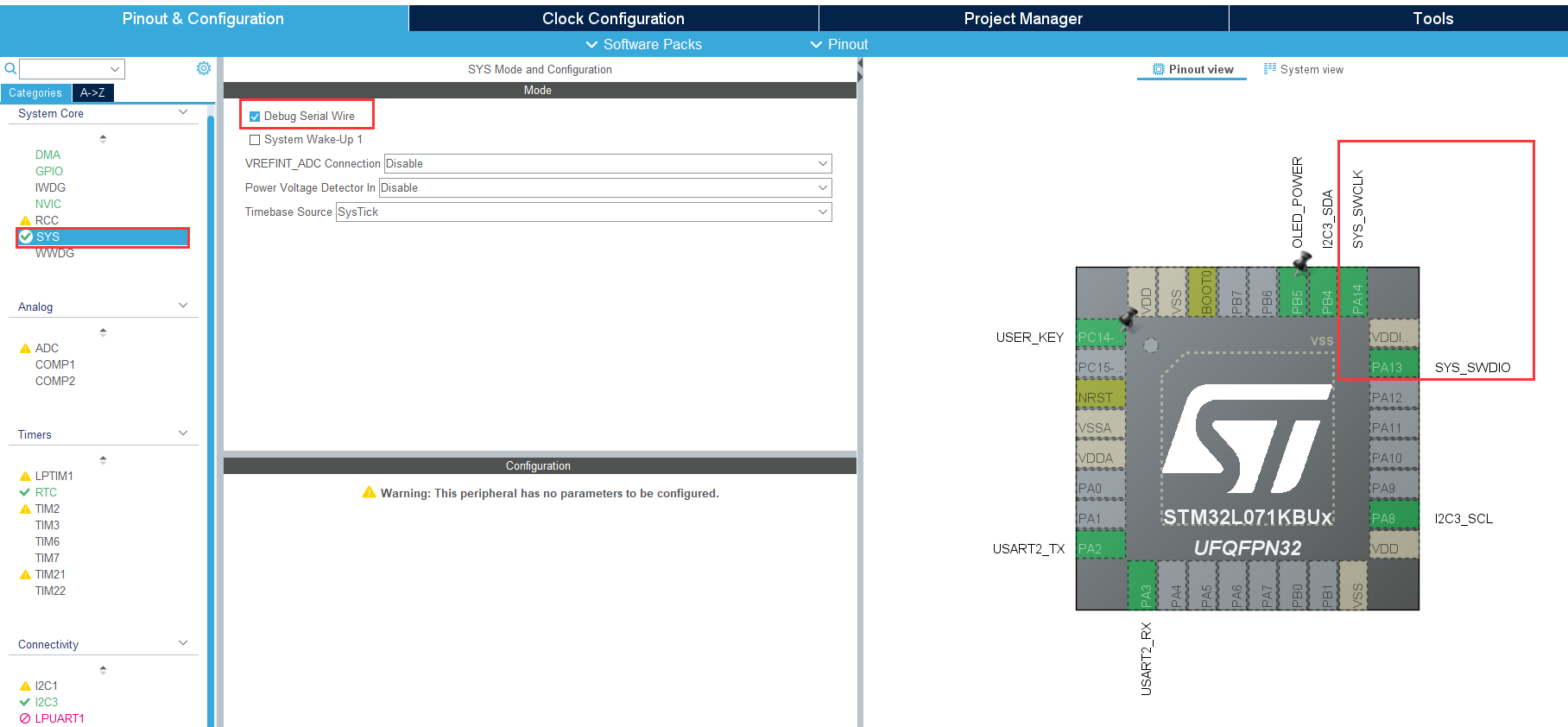

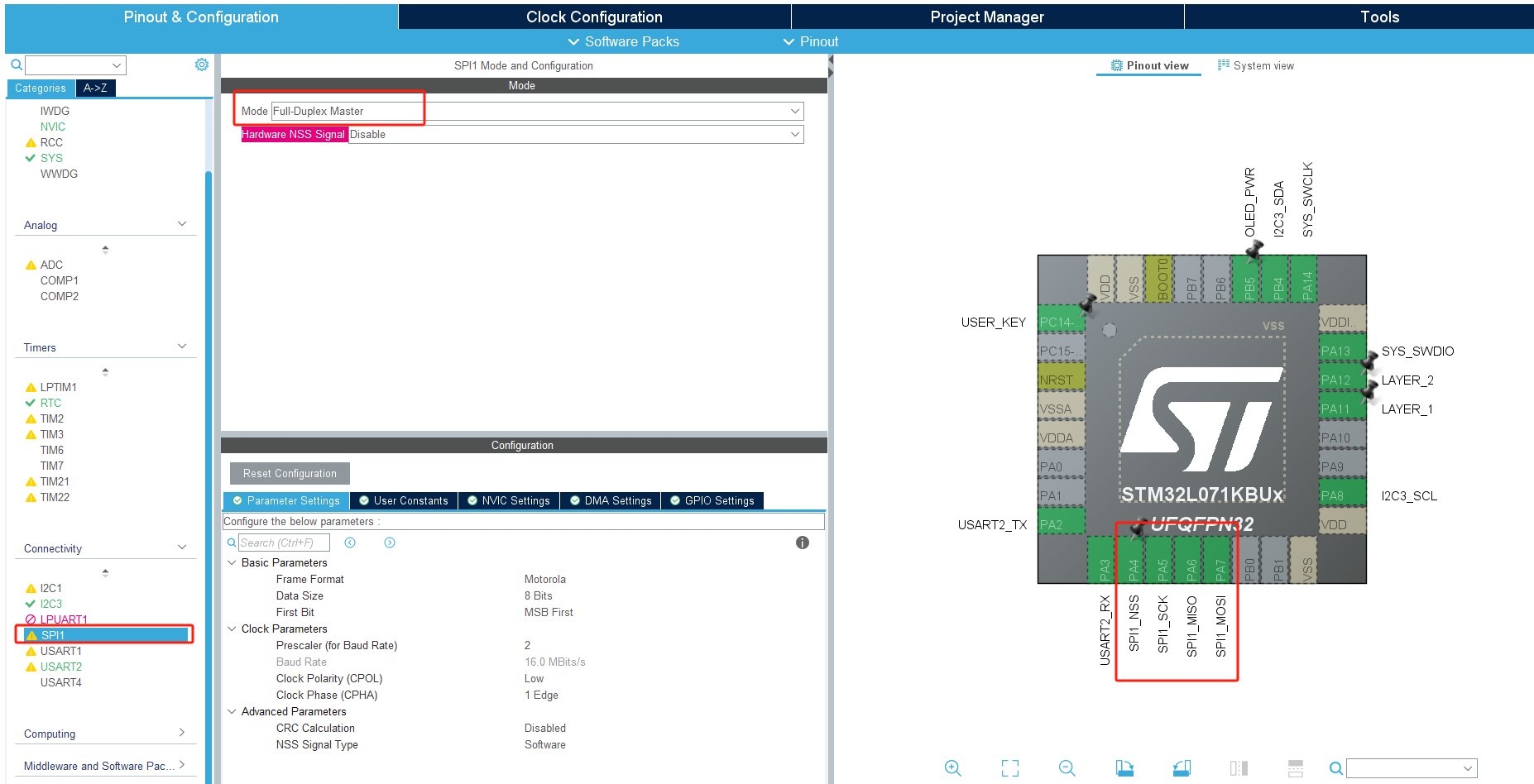

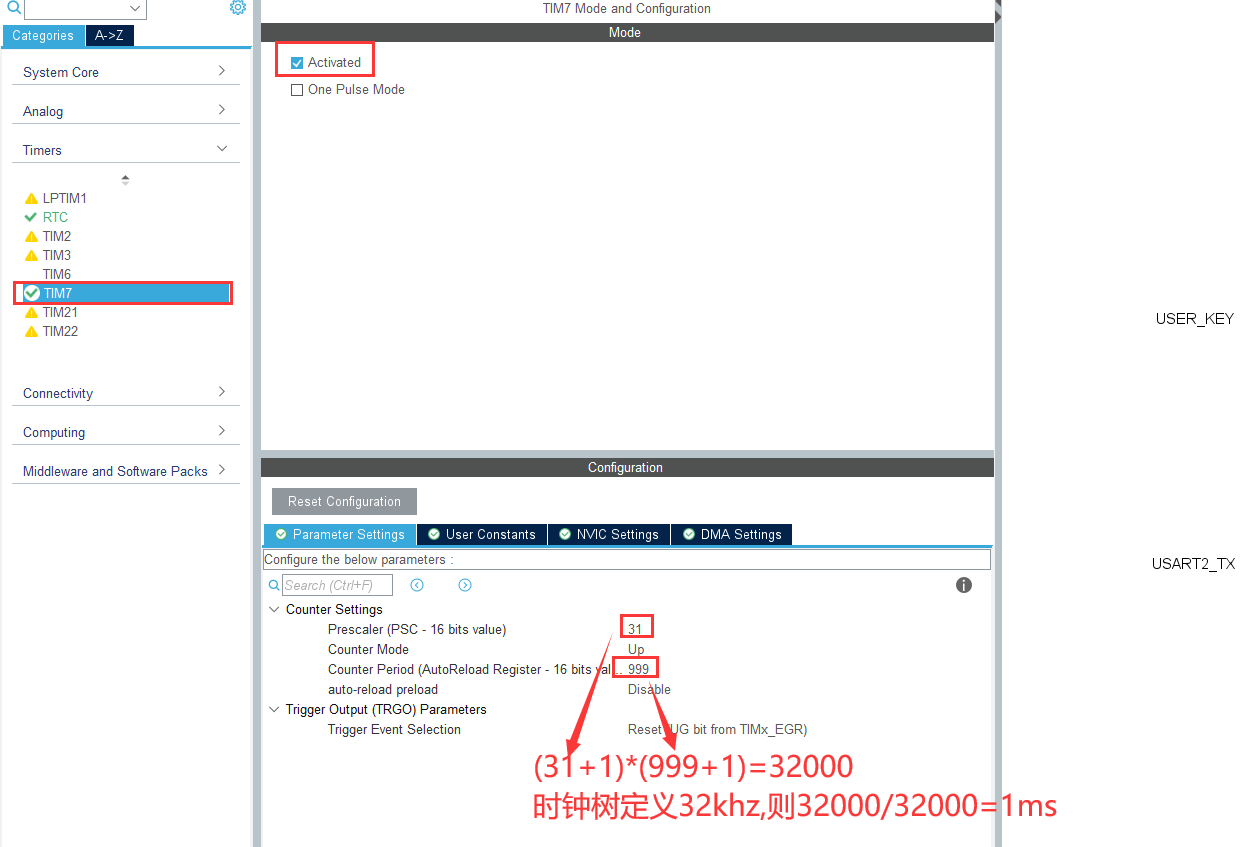

下载线配置 Timer配置 Timer的NVIC配置 SPI配置1

由于SPI配置后只有三个引脚被配置，但数据通信时还有一个Lora通信SPI1_NSS对映的PA4需要配置为低电平

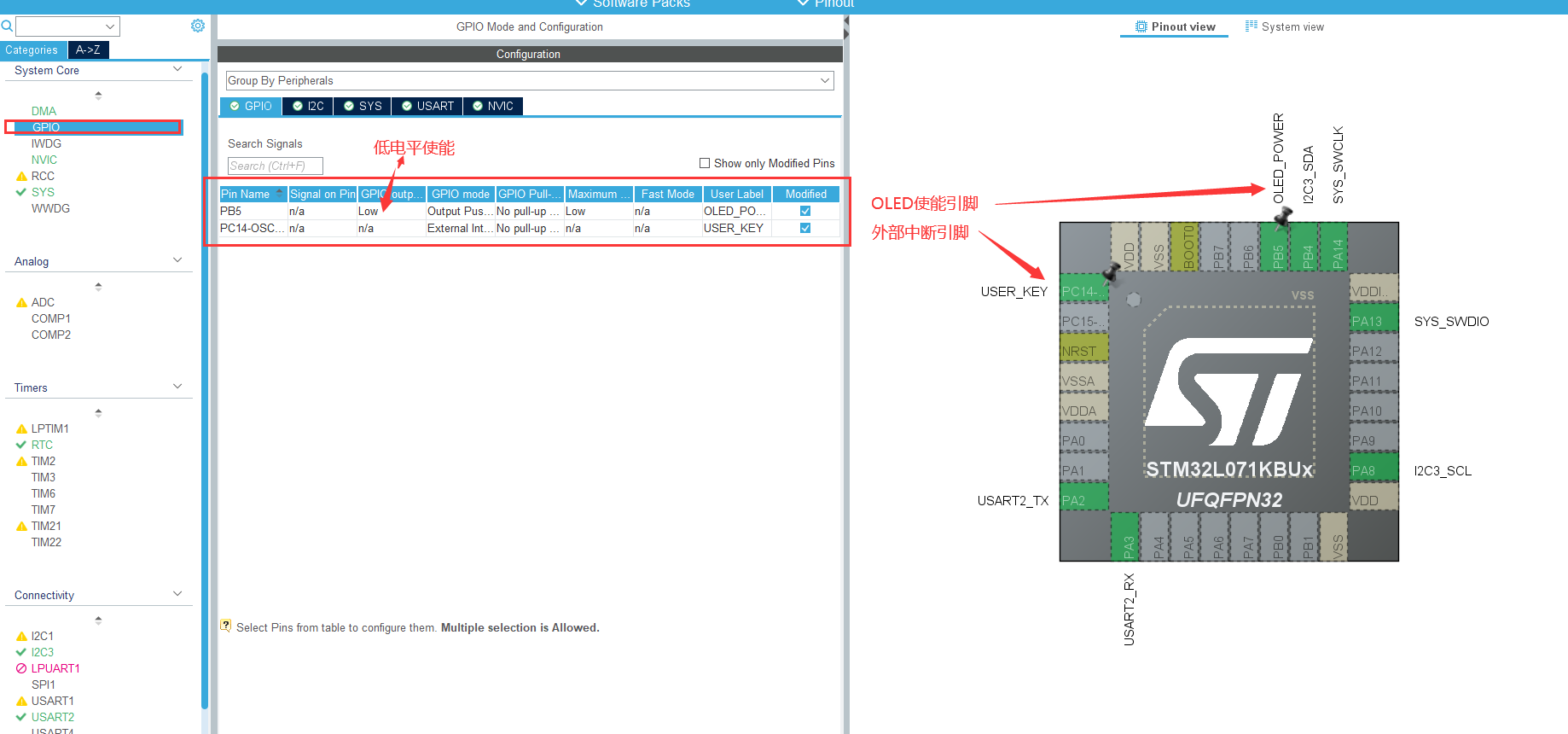

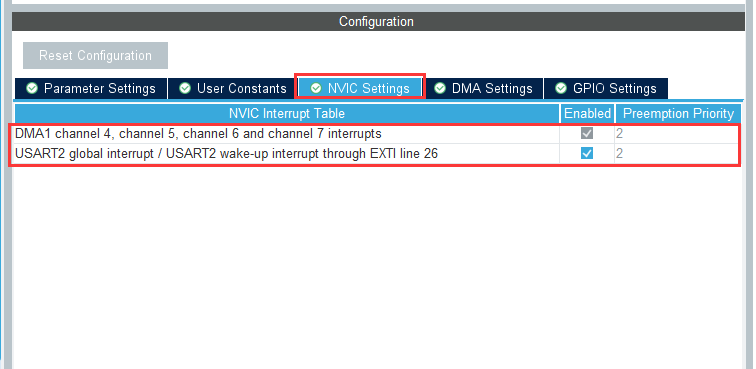

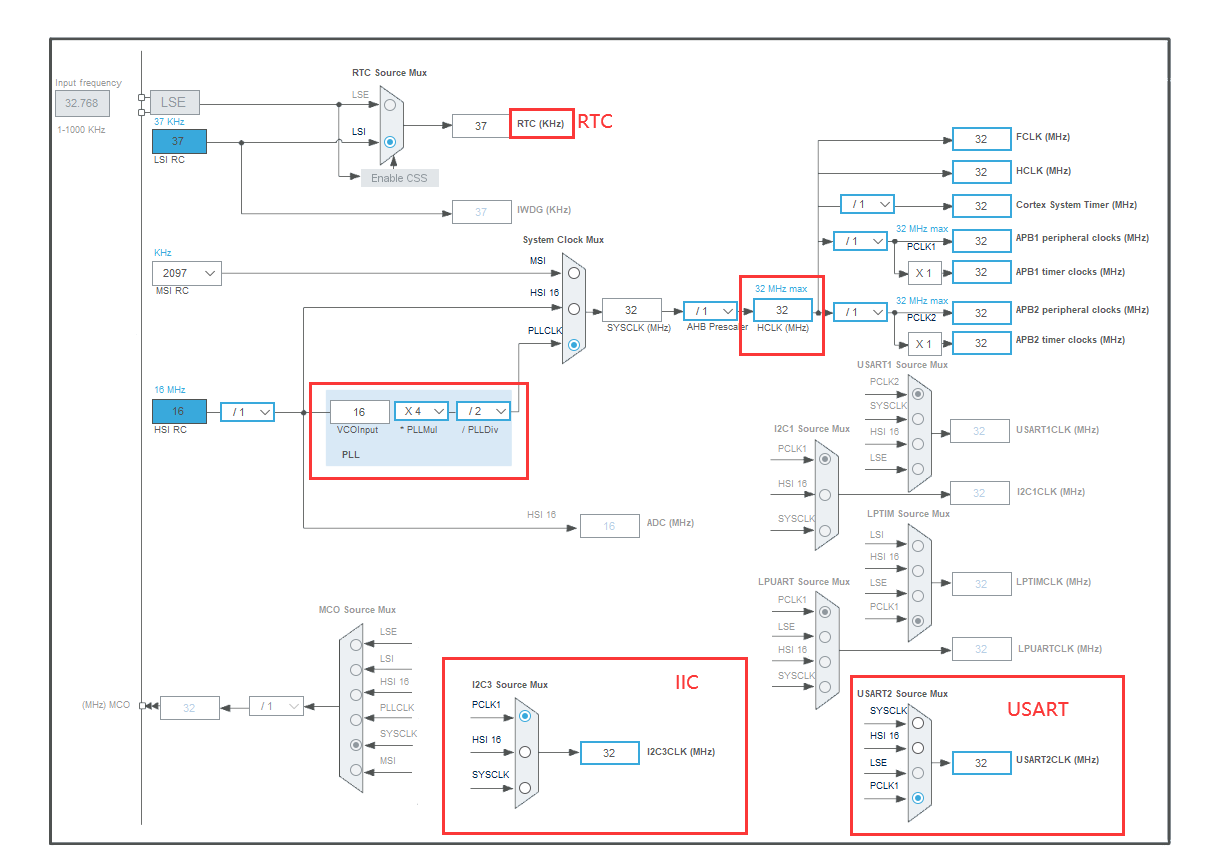

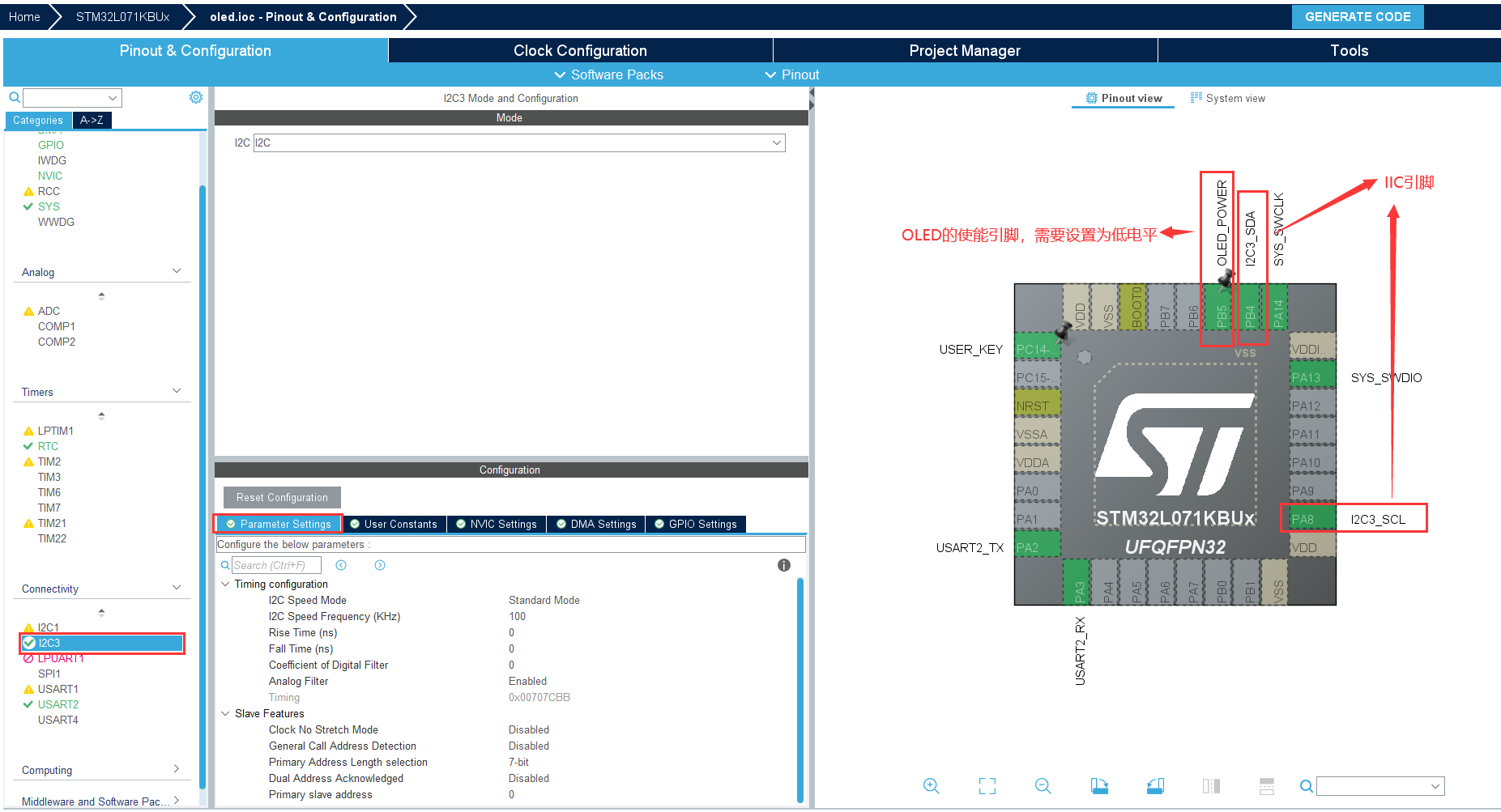

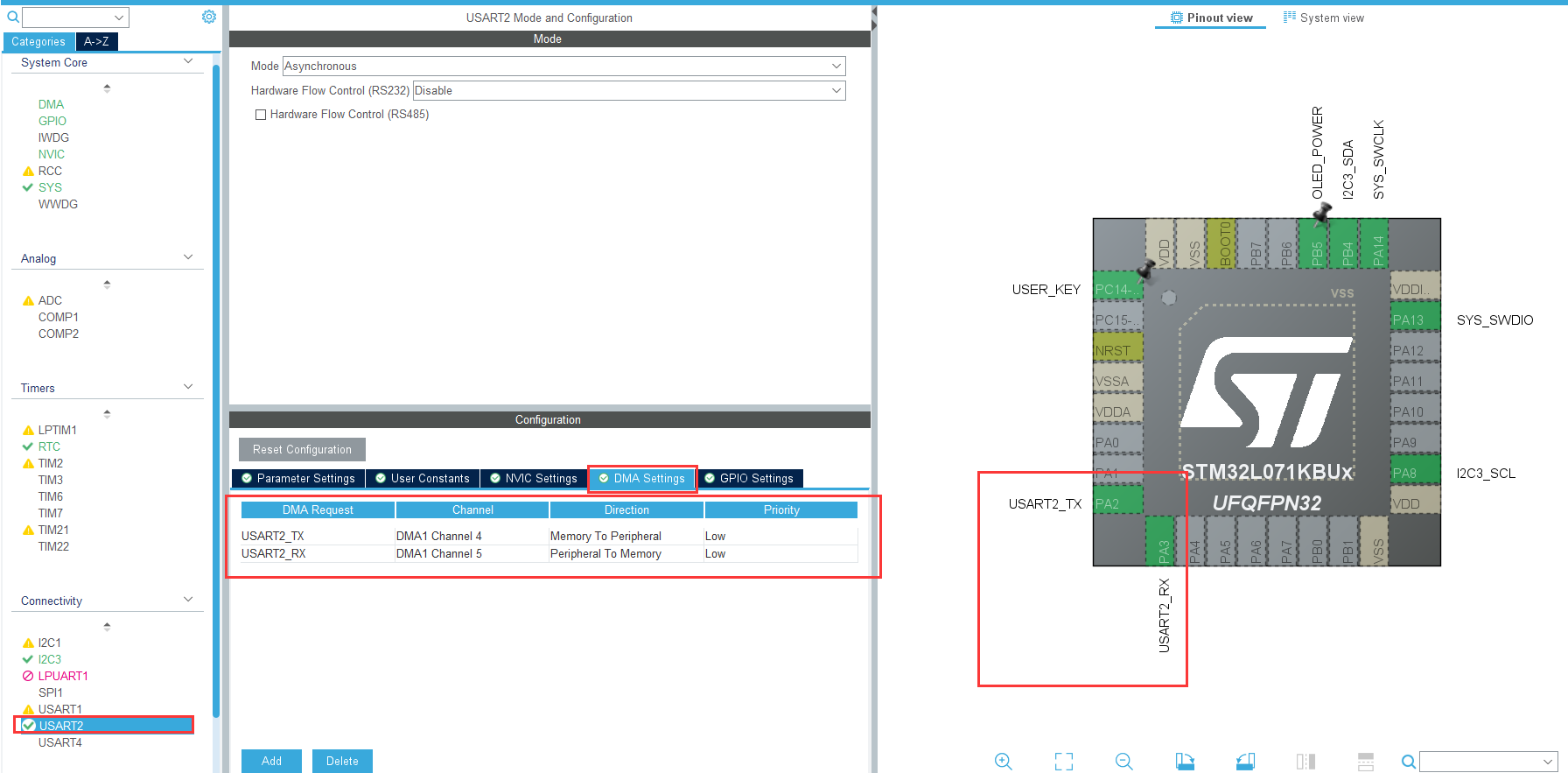

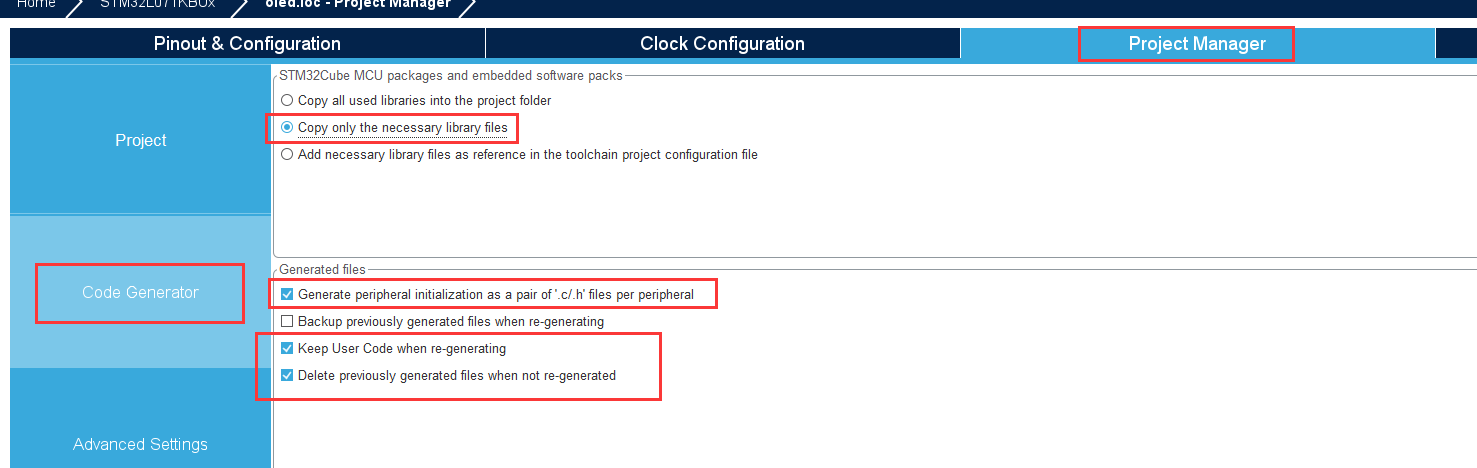

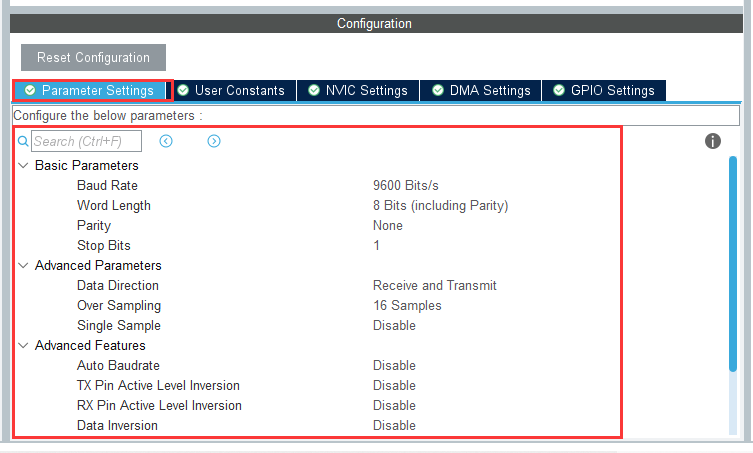

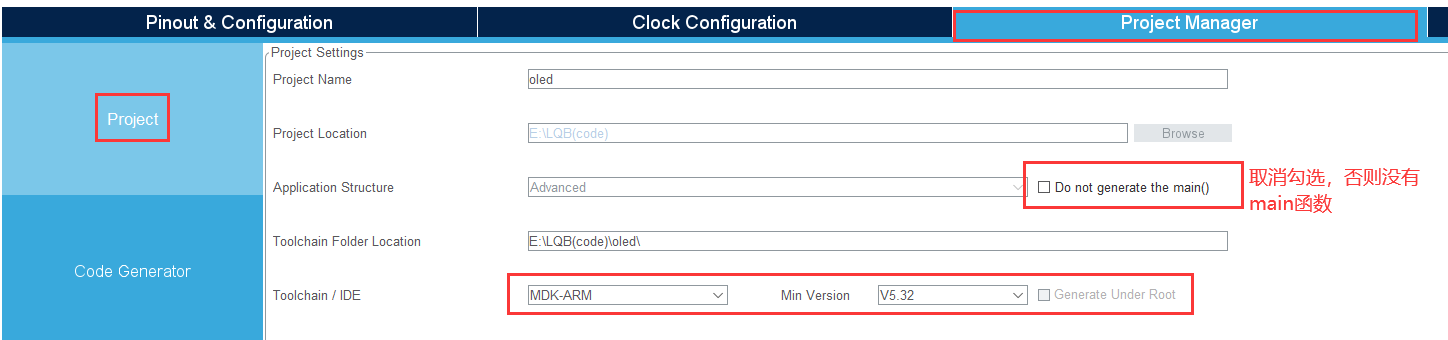

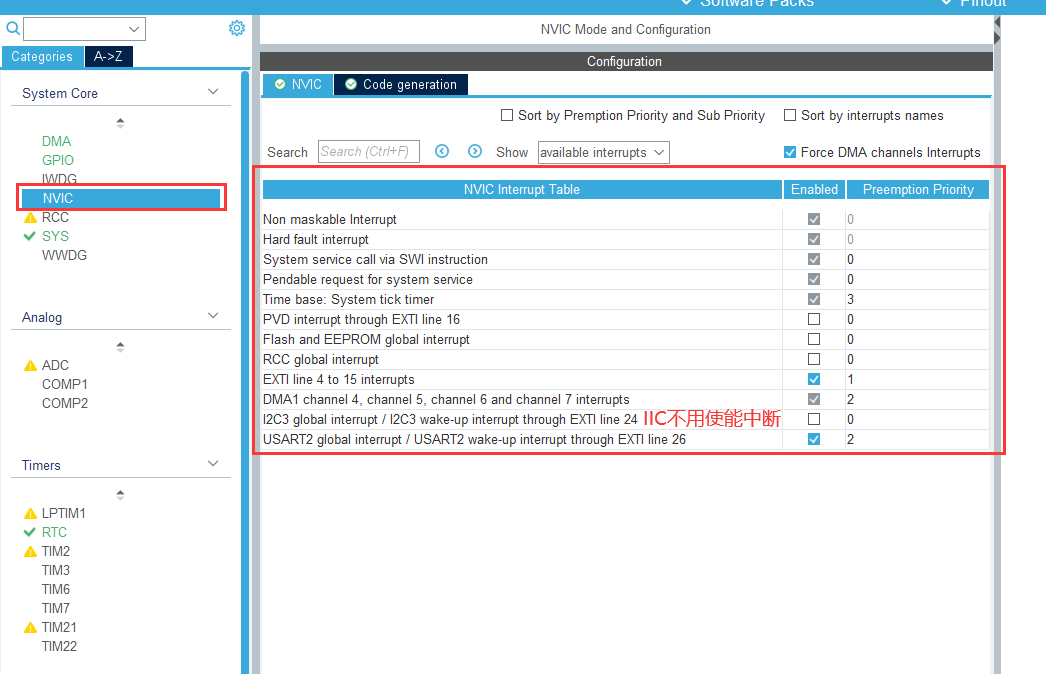

SPI配置2 OLED引脚配置 GPIO引脚配置 RTC配置 USART_DMA配置 USART参数配置 USART中断配置(IDLE) NVIC配置 时钟树配置 生成文件配置1 生成文件配置2

MDK代码编写

Timer

HAL_TIM_Base_Start_IT(&htim7);//timer初始化函数
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)//timer回调函数
{
	static int time_flag=0;//定义一个时间函数
	if(htim7.Instance == TIM7)//判断是否为TIM7的定时中断
	{
		if(++time_flag>1000)//判断是否到了1s
		{
			time_flag=0;
			flag_num=1;
		}
	}
}

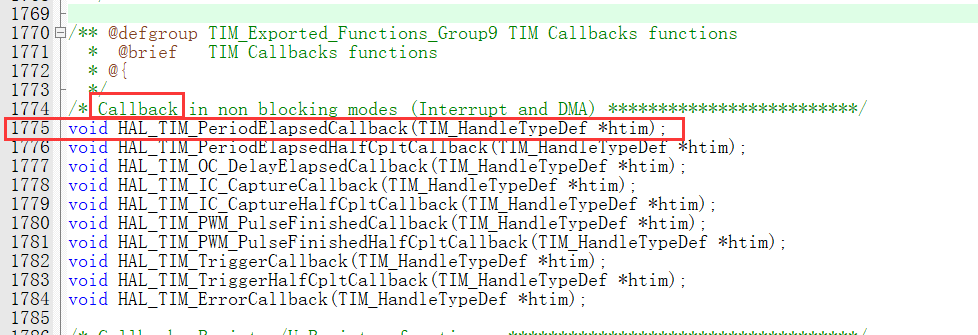

tim回调函数

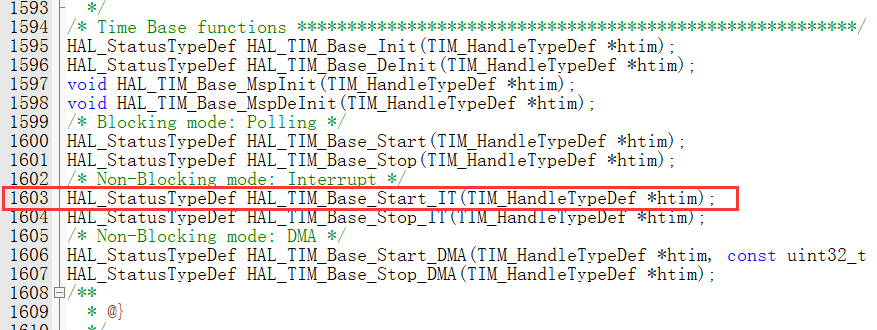

tim初始化函数

function.c

#include "function.h"
#include "gpio.h"
#include "stdio.h" //fputc() 函数
#include "string.h"
#include "oled.h"
#include "lora.h"

extern UART_HandleTypeDef huart2; //外部调用串口的结构体
extern DMA_HandleTypeDef hdma_usart2_tx;
extern DMA_HandleTypeDef hdma_usart2_rx;//外部调用串口DMA的结构体

extern I2C_HandleTypeDef hi2c3;//IIC的结构体
extern RTC_HandleTypeDef hrtc;//RTC结构体
extern SPI_HandleTypeDef hspi1;//spi结构体

#define Usart_RX_buffer_len 100//允许不定长接收的数据的缓存区长度
unsigned char usart_rx_sec_len;//接收到一帧串口数据的长度
unsigned char usart_rx_sec_flag;//接收到一帧串口数据接收时的标志位
unsigned char usart_rx_buffer[Usart_RX_buffer_len];//接收数据缓存数组

/********************************* 需要放进function.h *******************************************/
/* Init初始化函数 */
void ALL_Init(void)
{
    HAL_TIM_Base_Start_IT(&htim7);
	Usart_RX_Init();
	IIC_OLED_Init(100);
}
/* IDLE接收函数组 */
void Usart_RX_Init(void)
{
	__HAL_UART_ENABLE_IT(&huart2,UART_IT_IDLE);//使能IDLE的接收中断
	HAL_UART_Receive_DMA(&huart2,usart_rx_buffer,Usart_RX_buffer_len);//打开DMA串口接收函数，第一个变量为串口2结构体，第二个变量为接收的存储数组，第三个为接收数据的大小
}

void Usart_RX_EXTI(void)//需要将`USART_RX_IDLE_EXTI()`放进stm32l0xx_it.c中的`void USART2_IRQHandler(void)`中
{
	if(__HAL_UART_GET_FLAG(&huart2,UART_FLAG_IDLE) == SET)//判断IDLE的接收是否产生中断，如果接收到一帧数据，那么就会触发中断，FLAG被置1
	{
		__HAL_UART_CLEAR_IDLEFLAG(&huart2);//清除中断标志位
		HAL_UART_DMAStop(&huart2);//关闭DMA防止在处理数据时候接收数据，产生干扰

		usart_rx_sec_len = Usart_RX_buffer_len - __HAL_DMA_GET_COUNTER(&hdma_usart2_rx);//计算出接收缓存中的数据长度
		usart_rx_sec_flag=1;//将检测接收完成的标志位置1
	}
}
void Usart_RX_DEAL(void)
{
	if(usart_rx_sec_flag==1)//判断接收完成标志位是否置1
	{

		 if((Usart_RX_mess[0]=='L') && (Usart_RX_mess[1]=='E') && (Usart_RX_mess[2]=='D'))//用户自定义的函数，在这里我们可以根据需要，设置我们输入特定指令所触发的功能
        {
            HAL_UART_Transmit_DMA(&huart2,Usart_RX_mess,Usart_RX_sec_len);//
        }


		usart_rx_sec_flag=0;//将接收完成标志位置0
		usart_rx_sec_len=0;//将接收到的数据清零
		HAL_UART_Receive_DMA(&huart2,usart_rx_buffer,Usart_RX_buffer_len);//重新设置DMA下次要接收的数据字节数，使能DMA进入接收数据状态
	}
}
/* Lora */
unsigned char SPI_WriteRead(unsigned char addr,unsigned char mss)//Lora读写函数
{
    extern SPI_HandleTypeDef hspi1;

	unsigned char tx_data[2],rx_data[2];
	tx_data[0]=addr;//编写tx_data
	tx_data[1]=mss;

	HAL_GPIO_WritePin(SPI1_NSS_GPIO_Port, SPI1_NSS_Pin, GPIO_PIN_RESET);//将PA4拉低，开始发送数据

	HAL_SPI_TransmitReceive(&hspi1,tx_data,rx_data,2,0xff);//SPI传输函数，它可以同时发送和接收数据,hspi是SPI柄，pTxata是要发送的数据缓区指针，pRxpata是接收数据的缓冲中区指针，size是要发送/接收的数据字节数,Timeout是超时时间。


	HAL_GPIO_WritePin(SPI1_NSS_GPIO_Port, SPI1_NSS_Pin, GPIO_PIN_SET);//将PA4拉高，结束发送数据

	return rx_data[1];
}
/* IIC OLED */
void IIC_OLED_Init(unsigned char ms)//初始化函数，需要延时100ms
{
	HAL_GPIO_WritePin(OLED_POWER_GPIO_Port, OLED_POWER_Pin, GPIO_PIN_RESET);//使能OLED，PB5=LOW
	HAL_Delay(ms);//延时100ms
	OLED_Init(); //OLED.C中自带的初始化函数
	OLED_Clear();//OLED.C中自带的清屏函数，否则会出现乱码
}


void OLED_Write(unsigned char addr,unsigned char data)//OLED的写函数
{
	unsigned char pdata[2];//发送的存储数组
	pdata[0]=addr;//存储第一个数据
	pdata[1]=data;//存储第二个数据

	HAL_I2C_Master_Transmit(&hi2c3,0x78,pdata,2,0xff);//在阻塞模式下将大量数据写入特定的内存地址,第一个参数为I2C指针，即用I2C1 还是 I2C2；第二个参数器件地址uint16_t DevAddress（0X78）；第三个参数指向发送数据的指针；第四个参数数据的长度；第五个参数发送所需要的时间
}

/* RTC */
unsigned char * RTC_Data(void)
{
	static unsigned char rtc_data[7];

	RTC_TimeTypeDef rtc_time_data;
	RTC_DateTypeDef rtc_date_data;

	HAL_RTC_GetTime(&hrtc,&rtc_time_data,RTC_FORMAT_BIN);
	HAL_RTC_GetDate(&hrtc,&rtc_date_data,RTC_FORMAT_BIN);

	rtc_data[0]=rtc_date_data.Year;
	rtc_data[1]=rtc_date_data.Month;
	rtc_data[2]=rtc_date_data.WeekDay;
	rtc_data[3]=rtc_date_data.Date;

	rtc_data[4]=rtc_time_data.Hours;
	rtc_data[5]=rtc_time_data.Minutes;
	rtc_data[6]=rtc_time_data.Seconds;

	return rtc_data;
}
/********************************* 不用放进function.h *******************************************/
/* printf函数的子函数 */
int fputc(int ch,FILE *f)
{
	HAL_UART_Transmit(&huart2,(uint8_t *)&ch,1,0xffff);
	//while(__HAL_UART_GET_IT(&huart2,UART_IT_TC) == RESET){}

	return ch;
}

/* 外部中断函数 */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	if(USER_KEY_Pin==GPIO_Pin)
	{
		flag_send_rtc=1;
	}
}
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)//timer回调函数
{
	static int time_flag=0;//定义一个时间函数
	if(htim7.Instance == TIM7)//判断是否为TIM7的定时中断
	{
		if(++time_flag>1000)//判断是否到了1s
		{
			time_flag=0;
			flag_num=1;
		}
	}
}

function.h

#ifndef __FUNCTION_H__
#define __FUNCTION_H__


void Layer_switch(const unsigned char layer_choose,const unsigned char layer_state);

void IDLE_RX_Init(void);
void IDLE_RX_Exit(void);
void IDLE_RX_Deal(void);

void Usart_puplish(const unsigned char *ms,const unsigned char ms_len);

unsigned char * RTC_Read(void);

unsigned char SPI_WriteRead(unsigned char addr,unsigned char mss);

void OLED_A_Init(unsigned char time_delay);
void OLED_Write(unsigned char addr,unsigned char mss);

void ALL_Init(void);

#endif

main.h

#include "function.h"
#include "stdio.h"
#include "string.h"
#include "oled.h"
#include "lora.h"

int main(void)
{
  ALL_Init();
  extern unsigned char flag_num;
  extern unsigned char oled_2_pub[16];
  unsigned char *rtc_rec_data;
  unsigned char oled_1_pub[16];
  unsigned char oled_3_pub[16];
  unsigned char lora_a_rx[5];
   while (1)
  {
	 rtc_rec_data=RTC_Read();
	if(1==flag_num)
	{
		flag_num=0;
		printf("\r\n RTC:%d-%d-%d %02d:%02d:%02d \r\n",2000+rtc_rec_data[0],rtc_rec_data[1],rtc_rec_data[3],rtc_rec_data[4],rtc_rec_data[5],rtc_rec_data[6]);
	}
	sprintf((char *)oled_1_pub,"RTC:%02d:%02d:%02d",rtc_rec_data[4],rtc_rec_data[5],rtc_rec_data[6]);
	OLED_ShowString(0,oled_1_pub);
	//OLED_ShowString(2,oled_2_pub);
	LORA_Tx(rtc_rec_data,7);
	LORA_Rx(lora_a_rx);
	sprintf((char *)oled_3_pub,"EX:%02d",lora_a_rx[0]);
	OLED_ShowString(2,oled_3_pub);

	IDLE_RX_Deal();
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}
