驱动开发-并发与竞争02原子操作

原子操作

原子操作就是指不能再进一步分割的操作，一般原子操作用于变量或者位操作。

原子操作 API 函数

Linux内核定义了叫做 atomic_t 的结构体来完成用于 32 位整数的原子操作。在使用中用原子变量来代替整形变量，此结构体定义在 include/linux/types.h 文件中，定义如下：

typedef struct {
	int counter;
} atomic_t;

用于 64 位整数的原子操作 (在支持 64 位原子操作的体系结构上)。

typedef struct {
    long long counter;
} atomic64_t;

初始化

//-------编译时初始化：-----
ATOMIC_INIT(int i);// 静态初始化 atomic_t 变量为 i
atomic_t v ATOMIC_INIT(0);// 示例
atomic64_t v64 = ATOMIC64_INIT(0); // 64位初始化宏
//------运行时初始化：-------
atomic_t v
atomic_set(atomic_t *v, int i);

读/写设置

//---------写-------------
void atomic_set(atomic_t *v, int i); // 运行时设置向 v 写入 i 值。
void atomic64_set(atomic64_t *v, long long i); // 运行时设置向 v 写入 i 值。

//---------读-------------
int atomic_read(const atomic_t *v); // 读取 atomic_t 的值
long long atomic64_read(const atomic64_t *v); // 读取 atomic64_t 的值

基本算数运算

• 加法 (v += i)：

  int atomic_add_return(int i, atomic_t *v); // v 加 i, 返回新值
  int atomic64_add_return(long long i, atomic64_t *v); // 64位版本
  void atomic_add(int i, atomic_t *v); // v 加 i, 不返回值 (较老API，性能可能不如带_return的)
  void atomic64_add(long long i, atomic64_t *v);

• 减法 (v -= i)：

  int atomic_sub_return(int i, atomic_t *v); // v 减 i, 返回新值
  int atomic64_sub_return(long long i, atomic64_t *v); // 64位版本
  void atomic_sub(int i, atomic_t *v); // v 减 i, 不返回值 (较老API)
  void atomic64_sub(long long i, atomic64_t *v);

• 自增 (v++)：

  int atomic_inc_return(atomic_t *v); // v 加 1, 返回新值
  long long atomic64_inc_return(atomic64_t *v); // 64位版本
  void atomic_inc(atomic_t *v); // v 加 1, 不返回值
  void atomic64_inc(atomic64_t *v);

• 自减 (v--)：

  int atomic_dec_return(atomic_t *v); // v 减 1, 返回新值
  long long atomic64_dec_return(atomic64_t *v); // 64位版本
  void atomic_dec(atomic_t *v); // v 减 1, 不返回值
  void atomic64_dec(atomic64_t *v);

条件操作

• 减后测试是否为 0 (常用于引用计数释放)：

  int atomic_dec_and_test(atomic_t *v); // v 减 1, 如果结果为0返回1 (true), 否则返回0 (false)
  int atomic64_dec_and_test(atomic64_t *v); // 64位版本

• 加后测试是否为 0：

  int atomic_inc_and_test(atomic_t *v); // v 加 1, 如果结果为0返回1 (true), 否则返回0 (false) (较少用)
  int atomic64_inc_and_test(atomic64_t *v);

• 减后测试是否为负：

  int atomic_sub_and_test(int i, atomic_t *v); // v 减 i, 如果结果为负返回1 (true), 否则返回0 (false)
  int atomic64_sub_and_test(long long i, atomic64_t *v);

位操作

内核还提供了一组直接作用于内存地址上特定位的原子操作函数。这些函数不是作用于 atomic_t，而是直接作用于一个指向内存的指针和一个位号。 (作用于 unsigned long * 或 void * + 位偏移)

• 设置位 (set_bit)：

  void set_bit(unsigned int nr, volatile unsigned long *addr); // 将 addr 指向的内存区域的第 nr 位设置为 1

• 清除位 (clear_bit)：

  void clear_bit(unsigned int nr, volatile unsigned long *addr); // 将 addr 指向的内存区域的第 nr 位设置为 0

• 改变位 (change_bit)：

  void change_bit(unsigned int nr, volatile unsigned long *addr); // 翻转 addr 指向的内存区域的第 nr 位 (1变0, 0变1)

• 测试位 (test_bit)：

  int test_bit(unsigned int nr, const volatile unsigned long *addr); // 测试 addr 指向的内存区域的第 nr 位是否为 1 (返回非0表示1, 0表示0)

• 测试并设置位 (test_and_set_bit)：

  int test_and_set_bit(unsigned int nr, volatile unsigned long *addr); // 将第 nr 位设置为 1, 返回该位原来的值

• 测试并清除位 (test_and_clear_bit)：

  int test_and_clear_bit(unsigned int nr, volatile unsigned long *addr); // 将第 nr 位设置为 0, 返回该位原来的值

• 测试并改变位 (test_and_change_bit)：

  int test_and_change_bit(unsigned int nr, volatile unsigned long *addr); // 翻转第 nr 位, 返回该位原来的值

内存序 (Memory Ordering)

现代体系结构（如 ARM, POWER）通常具有宽松的内存模型。这意味着编译器和 CPU 为了提高性能，可能会对内存访问指令进行重排序。单纯的原子操作只保证了操作本身的原子性，不保证操作前后其他内存访问的相对顺序。

• 屏障 (Barriers)： 为了保证内存访问的顺序符合程序逻辑（例如，确保修改一个共享数据结构的指针 之后 再更新表示该结构有效的标志位），需要使用内存屏障。

• 隐式屏障： 大多数上面列出的 _return 后缀的原子操作函数（如 atomic_add_return, atomic_inc_return, atomic_cmpxchg）以及 test_and_xxx_bit 函数，在成功执行后都包含一个完整的内存屏障 (smp_mb())。这意味着：

  • 在屏障之前的所有内存访问（读/写）操作，都会在屏障之后的所有内存访问操作之前完成。
  • 其他 CPU 看到的屏障之前的写操作，一定发生在看到屏障之后的写操作（或由屏障保护的状态变化）之前。

• 无屏障操作： 一些不返回值的操作（如 atomic_add, atomic_inc）和 set_bit, clear_bit 等位操作，默认不包含内存屏障。如果这些操作需要在多核间提供顺序保证，必须显式添加内存屏障 (smp_mb(), smp_wmb(), smp_rmb())。例如，在设置一个“数据就绪”标志位之前，需要确保数据本身已经写入完成：

  data = ...;          // 准备数据
  smp_wmb();           // 写内存屏障：确保上面的写操作在下面的写操作之前完成
  set_bit(DATA_READY, &flags); // 设置标志位

• 显式屏障变体： 较新的内核版本提供了带有显式内存序参数的原子操作 API（如 atomic_add_return_relaxed, atomic_cmpxchg_acquire），允许开发者在性能关键路径上精细控制屏障强度（relaxed, acquire, release, full）。这属于更高级的用法。

实验：

要实现设备互斥访问，需明确原子变量的初始化和操作逻辑：

1. 初始化原子变量为 1（表示设备初始可用）：

   atomic_t lock;
   atomic_set(&leddev->lock, 1);  // 初始值设为1，代表“可用”

2. open函数逻辑（抢占使用权）：

   static int ledopen(struct inode *node, struct file *file)
   {
       // 尝试获取锁：减1后若为0，说明成功抢占；若<0，说明已被占用
       if (atomic_dec_return(&leddev->lock) < 0) {
           atomic_inc(&leddev->lock);  // 恢复锁状态（加1）
           return -EBUSY;  // 设备忙
       }
       file->private_data = leddev;
       return 0;
   }

   • 若lock初始为 1，第一个进程调用后lock=0（成功占用）。
   • 第二个进程调用时lock先减为 - 1（<0），触发-EBUSY，并恢复lock=0（保持被占用状态）。

3. release函数逻辑（释放使用权）：

   static int ledrelease(struct inode *node, struct file *file)
   {
       struct leddev_struct *leddev = (struct leddev_struct *)file->private_data;
       atomic_inc(&leddev->lock);  // 释放锁（加1，恢复为1，允许其他进程使用）
       return 0;
   }

代码：

驱动代码：

#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>
#include <linux/platform_device.h>
#include <linux/fs.h>
#include <linux/miscdevice.h>
#include <linux/major.h>
#include <linux/mutex.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/stat.h>
#include <linux/tty.h>
#include <linux/kmod.h>
#include <linux/gfp.h>
#include <linux/gpio/consumer.h>

#define LEDDRV_CNT 1
#define LEDDRV_NAME "gpioled"
#define LED_OPEN 1
#define LED_CLOSE 0

struct leddev_struct{
    dev_t devid;
    struct cdev cdev;
    struct class *class;
    struct device *device;
    int major;
    struct gpio_desc *leddes;
    atomic_t lock;
};
struct leddev_struct *leddev;

static int ledopen(struct inode *node, struct file *file)
{
    // 尝试获取锁：减1后若为0，说明成功抢占；若<0，说明已被占用
    if(atomic_dec_return(&leddev->lock)<0){//
        atomic_inc(&leddev->lock);/* 小于0的话就加1,使其原子变量等于0 */
        return -EBUSY;
    }

    file->private_data = leddev;
    //printk("led device open\n");
    return 0;
}

static int ledrelease (struct inode *node, struct file *file)
{
    //printk("led device closed\n");
    struct leddev_struct *leddev=(struct leddev_struct *)file->private_data;
    atomic_inc(&leddev->lock);
    return 0;
}
static ssize_t ledwrite (struct file *file, const char __user *buf, size_t size, loff_t *offset)
{
    struct leddev_struct *leddev=(struct leddev_struct *)file->private_data;
    int ret=0;
    char receive;
    if(size!=1)
        return -EINVAL;
    ret=copy_from_user(&receive,buf,size);
    if(ret<0){
        return -EFAULT;
    }

    if(receive==LED_CLOSE){
        //printk("led close\n");
        gpiod_set_value(leddev->leddes,0);
    }
    else if(receive==LED_OPEN){
        //printk("led open\n");
        gpiod_set_value(leddev->leddes,1);
    }
    return size;
}

static struct file_operations led_fops={
    .owner=THIS_MODULE,
    .open=ledopen,
    .write=ledwrite,
    .release=ledrelease,
};

int leddrv_probe(struct platform_device *pdev){
    int ret=0;
    struct device *dev=&pdev->dev;
    printk("matched success!\n");
    leddev=devm_kzalloc(dev,sizeof(struct leddev_struct),GFP_KERNEL);
    if(!leddev){
        printk("kzalloc failed!\n");
        return -ENOMEM;
    }
    if(leddev->major)
    {
        leddev->devid=MKDEV(leddev->major,0);
        ret=register_chrdev_region(leddev->devid,LEDDRV_CNT,LEDDRV_NAME);
    }
    else{
        ret=alloc_chrdev_region(&leddev->devid,0,LEDDRV_CNT,LEDDRV_NAME);
        leddev->major=MAJOR(leddev->devid);
    }
    if(ret<0){
        printk("devid register failed!\n");
        goto chrdev_fail;
    }
    printk("major is %d\n",leddev->major);

    cdev_init(&leddev->cdev,&led_fops);
    ret=cdev_add(&leddev->cdev,leddev->devid,LEDDRV_CNT);
    if(ret<0)
    {
        printk("cdev create error!\n");
        goto cdev_fail;
    }

    leddev->class=class_create(THIS_MODULE,LEDDRV_NAME);
    if(IS_ERR(leddev->class))
    {
        printk("class create error!\n");
        ret=PTR_ERR(leddev->class);
        goto class_fail;
    }

    leddev->device=device_create(leddev->class,NULL,leddev->devid,NULL,LEDDRV_NAME);
    if(IS_ERR(leddev->device))
    {
        printk("device create error!\n");
        ret=PTR_ERR(leddev->device);
        goto device_fail;
    }

    leddev->leddes=devm_gpiod_get(dev,"led",GPIOD_OUT_LOW);
    if(IS_ERR(leddev->leddes))
    {
        printk("leddes get error!\n");
        ret=PTR_ERR(leddev->leddes);
        goto leddes_fail;
    }
    platform_set_drvdata(pdev, leddev);

    atomic_set(&leddev->lock,1);

    return 0;
leddes_fail:
    device_destroy(leddev->class,leddev->devid);
device_fail:
    class_destroy(leddev->class);
class_fail:
    cdev_del(&leddev->cdev);
cdev_fail:
    unregister_chrdev_region(leddev->devid,LEDDRV_CNT);
 chrdev_fail:

    return ret;
}
int leddev_resume(struct platform_device *pdev){
    struct leddev_struct *leddev = platform_get_drvdata(pdev);

    device_destroy(leddev->class,leddev->devid);
    class_destroy(leddev->class);
    cdev_del(&leddev->cdev);
    unregister_chrdev_region(leddev->devid,LEDDRV_CNT);

    return 0;
}


const struct of_device_id led_device_id[]={
    {.compatible="gpio-led"},
    {},
};
struct platform_driver led_dev_driver={
    .probe=leddrv_probe,
    .driver={
        .of_match_table=led_device_id,
        .name="gpioled",
    },
    .remove=leddev_resume,
};

static int __init leddrv_init(void){
    int ret=0;
    platform_driver_register(&led_dev_driver);
    return ret;
}

static void __exit leddrv_exit(void){
    platform_driver_unregister(&led_dev_driver);
}


module_init(leddrv_init);
module_exit(leddrv_exit);

MODULE_AUTHOR("KEVIN");
MODULE_LICENSE("GPL");
MODULE_DESCRIPTION("GPIO LED Platform Driver");

应用代码：

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <string.h>
#include <fcntl.h>

int main(int argc, char **argv) {
    int fd;
    char input_mode;

    if (argc < 3) {
        printf("Usage: ./%s /dev/<device> module(0/1)\n", argv[0]);
        exit(1);
    }

    // 打开设备文件（确保有写权限）
    fd = open(argv[1], O_WRONLY);
    if (fd < 0) {
        perror("open failed");  // 显示系统错误
        exit(1);
    }

    // 解析并验证模块参数
    input_mode = atoi(argv[2]);
    if (input_mode != 0 && input_mode != 1) {
        printf("Error: module must be 0 or 1\n");
        exit(1);
    }

    // 写入数据并验证写入成功
    if (write(fd, &input_mode, sizeof(input_mode)) != sizeof(input_mode)) {
        perror("write failed");  // 显示系统错误
        printf("Failed to write mode=%d\n", input_mode);
        exit(1);
    }
    while(1);//让代码一直运行，来验证原子操作的效果

    close(fd);  // 显式关闭文件描述符（虽然 exit 会自动关闭，但显式更好）
    exit(0);
}

实验效果：

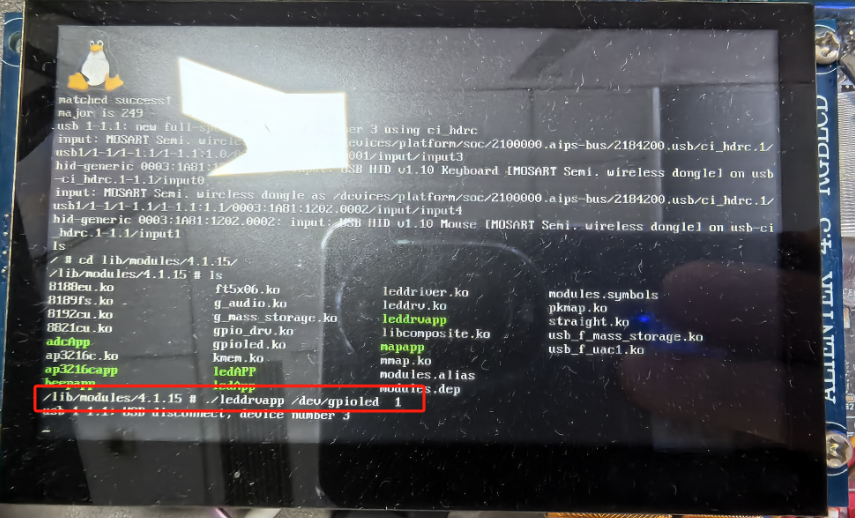

我们首先在开发板上启动驱动模块，随后使用命令打开led灯

我们再通过mobaxterm使用命令关闭led灯：

可以发现显示open failed: Device or resource busy，通过结果可以知道该设备已经被占用了。
