PWM(Pulse Width Modulation)

基础概念与理论

1.什么是 PWM？它的主要参数是什么？

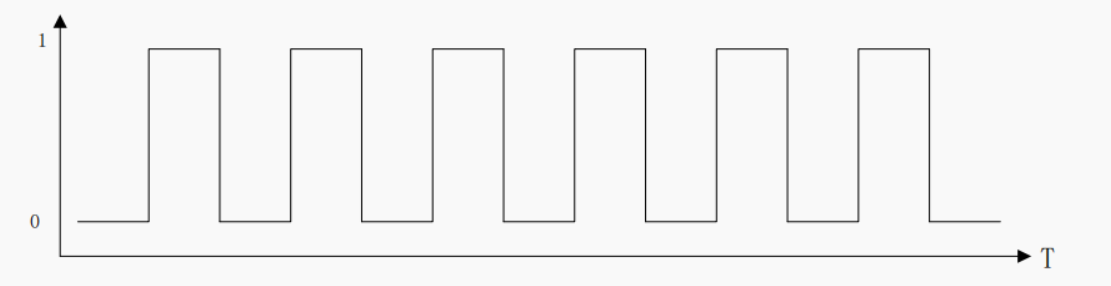

PWM (Pulse Width Modulation) 即脉冲宽度调制，是一种通过控制数字信号在一个周期内高电平时间（脉宽）与周期时间之比（占空比）来模拟连续电平的技术。

主要参数：
- 周期 (Period) / 频率 (Frequency)： 一个完整 PWM 波形的持续时间 (T)。频率 f = 1 / T。
- 占空比 (Duty Cycle)： 高电平时间 (Ton) 占整个周期 (T) 的百分比 (D = (Ton / T) * 100%)。
- 极性 (Polarity)： PWM 信号有效电平（Active Level）是高电平有效 (Normal) 还是低电平有效 (Inversed)。

2.应用场景

电机控制： 调节速度和方向（如直流电机、步进电机）。
LED 调光： 控制亮度（通过改变平均电流）。
电源管理： DCDC 转换器输出电压调节（通过控制开关管导通时间）。
音频： 简单的 D 类放大器。
伺服控制： 控制舵机角度（特定脉宽范围对应特定角度）。
模拟信号生成： 配合低通滤波器可产生模拟电压。

3.调试工具和方法有哪些？

逻辑分析仪 / 示波器： 直接测量 PWM 引脚的实际输出波形，验证周期、占空比、极性是否正确。最直接有效！
Sysfs 接口： 通过读写 sysfs 文件手动控制 PWM，测试基本功能。

4.面试准备建议

理解 > 背诵： 确保真正理解 PWM 原理、Linux 驱动模型和框架思想。
动手实践： 在开发板或 QEMU 上实际编写、加载、调试一个简单的 PWM 驱动（即使只是操作虚拟寄存器打印信息）。编写一个 Consumer 驱动来使用它。
阅读内核源码： 精读 drivers/pwm/core.c 和 include/linux/pwm.h。选择一个简单的实际 PWM 驱动 (如 pwm-meson.c, pwm-sun4i.c) 学习其实现。
关注设备树： 熟练掌握 Provider 和 Consumer 节点写法及 #pwm-cells 含义。
强调 .apply： 重点理解现代 .apply API 的原子性和优势，了解如何迁移旧驱动。
调试思维： 面试官喜欢问“如果…不行，你会怎么调试？” 准备好思路（检查时钟/复位、DT、sysfs、打印、仪器测量）。
了解限制： 清楚阐述如何处理硬件精度和范围限制。

I.MX6ULL外设

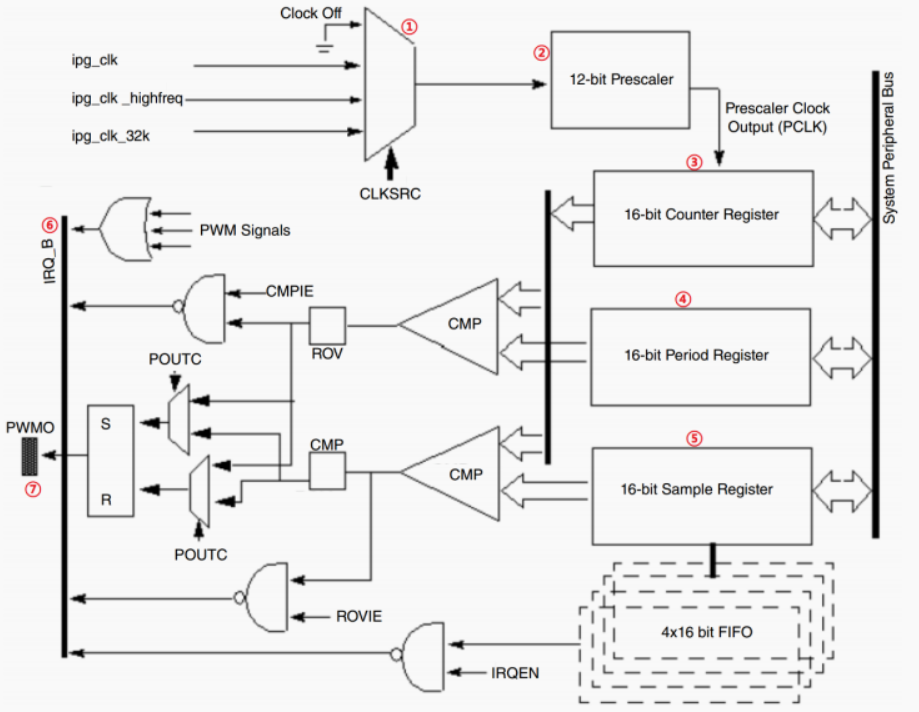

《I.MX6ULL 参考手册》的第 40 章“Chapter 40 Pulse Width Modulation(PWM)”，一共有 8 路 PWM 信号，每个 PWM 包含一个 16 位的计数器和一个 4 x 16 的数据 FIFO

①、此部分是一个选择器，用于选择 PWM 信号的时钟源，一共有三种时钟源：ipg_clk、ipg_clk_highfreq 和 ipg_clk_32k。

②、这是一个 12 位的分频器，可以对①中选择的时钟源进行分频。

③、这是 PWM 的 16 位计数器寄存器，保存着 PWM 的计数值。

④、这是 PWM 的 16 位周期寄存器，此寄存器用来控制 PWM 的频率。

⑤、这是 PWM 的 16 位采样寄存器，此寄存器用来控制 PWM 的占空比。

⑥、此部分是 PWM 的中断信号，PWM 是提供中断功能的，如果使能了相应的中断的话就会产生中断。

⑦、此部分是 PWM 对应的输出 IO，产生的 PWM 信号就会从对应的 IO 中输出，I.MX6UALPHA 开发板的 LCD 背光控制引脚连接在 I.MX6U 的 GPIO1_IO8 上，GPIO1_IO8 可以复用为 PWM1_OUT。

设备树下的PWM控制器节点

I.MX6ULL 有 8 路 PWM 输出，因此对应 8 个 PWM 控制器，所有在设备树下就有 8 个PWM 控制器节点。这 8 路 PWM 都属于 I.MX6ULL 的 AIPS-1 域，这 8 路 PWM 的设备树节点内容都是一样的，除了 reg 属性不同(毕竟不同的控制器，其地址范围不同)。

实验使用的GPIO1_IO04 这个引脚来完成 PWM 实验，而 GPIO1_IO04 就是 PWM3 的输出引脚，所以这里我们就以 PWM3 为例进行讲解

imx6ull.dtsi 文件中的 pwm3 节点信息如下：

pwm3: pwm@02088000 {												/*pwm：设备类型
																	02088000：寄存器基地址（16进制）*/
    compatible = "fsl,imx6ul-pwm", "fsl,imx27-pwm";					/*首选专用驱动：fsl,imx6ul-pwm（i.MX6UL 																	优化版本）备选通用驱动：fsl,imx27-pwm*/
    reg = <0x02088000 0x4000>;										/*寄存器基地址：0x02088000
																	地址范围：0x4000（16KB 空间）*/
    interrupts = <GIC_SPI 85 IRQ_TYPE_LEVEL_HIGH>;					/**/
    clocks = <&clks IMX6UL_CLK_PWM3>,								/**/
             <&clks IMX6UL_CLK_PWM3>;
    clock-names = "ipg", "per";										/**/
    #pwm-cells = <2>;												/**/
};

1. 节点标识

1	pwm3: pwm@02088000

pwm3：节点标签（label），用于其他节点引用此 PWM 控制器
pwm@02088000：节点名称，表示：
- pwm：设备类型
- 02088000：寄存器基地址（16进制）

2. 兼容性（compatible）

1	compatible = "fsl,imx6ul-pwm", "fsl,imx27-pwm";

驱动匹配优先级：
1. 首选专用驱动：fsl,imx6ul-pwm（i.MX6UL 优化版本）
2. 备选通用驱动：fsl,imx27-pwm（兼容 i.MX27 系列的通用 PWM 驱动）
作用：内核根据此属性加载对应的 PWM 驱动程序

3. 寄存器映射（reg）

1	reg = <0x02088000 0x4000>;

寄存器基地址：0x02088000
地址范围：0x4000（16KB 空间）
硬件关联：对应 i.MX6UL 手册中的 PWM3 寄存器组

4. 中断配置（interrupts）

1	interrupts = <GIC_SPI 85 IRQ_TYPE_LEVEL_HIGH>;

中断类型：GIC_SPI（共享外设中断）
中断号：85
触发方式：IRQ_TYPE_LEVEL_HIGH（高电平触发）
用途：支持 PWM 捕获等需要中断的功能

5. 时钟配置（关键问题）

1
2
3

clocks = <&clks IMX6UL_CLK_PWM3>,
         <&clks IMX6UL_CLK_PWM3>;
clock-names = "ipg", "per";

问题：两个时钟源都指向同一个时钟 IMX6UL_CLK_PWM3

应有配置：

1 2	clocks = <&clks IMX6UL_CLK_IPG>, // 寄存器访问时钟 <&clks IMX6UL_CLK_PWM3>; // PWM 功能时钟

影响：
- 寄存器访问时钟(ipg)和功能时钟(per)使用同一源
- 可能导致：
  - 时钟频率不匹配
  - 功耗优化受限
  - 某些低功耗模式异常

6. PWM 单元配置（#pwm-cells）

1	#pwm-cells = <2>;

作用：指定 PWM 控制器节点的 pwms 属性中需要提供的参数数量和格式。

含义：在dts文件中的Consumer 节点引用此 PWM 时需要 2 个参数：

pwms = <&pwm3 0 PWM_POLARITY_INVERTED>;
//        ^    ^ ^
//        |    | +-- 标志位（如极性）
//        |    +---- PWM 通道号（0~n）
//        +--------- PWM 控制器引用

参数详解：

通道号：该控制器支持的 PWM 输出通道索引（从 0 开始）
标志位：常用值：
- 0：正常极性（PWM_POLARITY_NORMAL）
- 1：反转极性（PWM_POLARITY_INVERSED）

常见值 ：

3: 通常表示 <index period_ns flags>
2: 通常表示 <index flags>
1: 通常表示 <index>
例如：#pwm-cells = <3>

：大多数 PWM 控制器使用此值，表示三个参数：
1. 通道号（Channel ID） ：PWM 控制器的通道索引（从 0 开始）。
2. 周期（Period） ：PWM 信号的周期（单位：纳秒，ns）。
3. 占空比（Duty Cycle） ：占空比的持续时间（单位：纳秒，ns）。
index 代表 PWM 控制器（Provider）上的通道编号。它标识了该控制器提供的多个 PWM 输出通道中的哪一个将被 Consumer 设备使用。一个 PWM 控制器硬件通常提供多个独立的 PWM 输出通道（例如，SoC 的 PWM 模块可能有 4 路、8 路等）。index 就是用来指定 Consumer 设备想要使用这个控制器上的第几路 PWM 通道。

index 的取值完全取决于 PWM 控制器硬件设计，具体需要参考芯片数据手册。以下是通用规则：

`index` 值	含义	对应硬件通道
0	PWM 控制器的通道 0	通常对应第 1 个 PWM 输出
1	PWM 控制器的通道 1	通常对应第 2 个 PWM 输出
2	PWM 控制器的通道 2	通常对应第 3 个 PWM 输出
3	PWM 控制器的通道 3	通常对应第 4 个 PWM 输出

PWM子系统

pwm_chip结构体

PWM子系统的核心是==pwm_chip 结构体==，定义在文件 include/linux/pwm.h 中

/**
 * struct pwm_chip - abstract a PWM controller
 * @dev: device providing the PWMs
 * @list: list node for internal use
 * @ops: callbacks for this PWM controller
 * @base: number of first PWM controlled by this chip
 * @npwm: number of PWMs controlled by this chip
 * @pwms: array of PWM devices allocated by the framework
 * @can_sleep: must be true if the .config(), .enable() or .disable()
 *             operations may sleep
 */
struct pwm_chip {
	struct device		*dev;
	struct list_head	list;
	const struct pwm_ops	*ops;
	int			base;
	unsigned int		npwm;

	struct pwm_device	*pwms;

	struct pwm_device *	(*of_xlate)(struct pwm_chip *pc,
					    const struct of_phandle_args *args);
	unsigned int		of_pwm_n_cells;
	bool			can_sleep;
};

==PWM 子系统驱动的核心就是初始化 pwm_chip 结构体各成员变量==，==然后向内核注册初始化完成以后的 pwm_chip。==

注册初始化结构体

1	int pwmchip_add(struct pwm_chip *chip)

chip：要向内核注册的 pwm_chip。

**返回值：**0 成功；负数失败。

注销结构体

1	int pwmchip_remove(struct pwm_chip *chip)

chip：要移除的 pwm_chip。

**返回值：**0 成功；负数失败。

pwm_ops结构体

pwm_ops结构体就是 PWM 外设的各种操作函数集合，编写 PWM 外设驱动的时候需要开发人员实现。

struct pwm_ops {
    int (*request)(struct pwm_chip *chip, //请求 PWM
                struct pwm_device *pwm);
    void (*free)(struct pwm_chip *chip, //释放 PWM
                struct pwm_device *pwm);
    int (*config)(struct pwm_chip *chip, //配置 PWM 周期和占空比
                  struct pwm_device *pwm,
                int duty_ns, int period_ns);
    int (*set_polarity)(struct pwm_chip *chip, //设置 PWM 极性
                struct pwm_device *pwm,
                enum pwm_polarity polarity);
    int (*enable)(struct pwm_chip *chip, //使能 PWM
                struct pwm_device *pwm);
    void (*disable)(struct pwm_chip *chip, //关闭 PWM
                    struct pwm_device *pwm);
    struct module *owner;
};

我们一般使用config、set_polarity、enable、disable函数。

pwm函数

devm_pwm_get

1	struct pwm_device devm_pwm_get(struct device dev, struct device_node np, const char con_id);

功能：通过 设备树（Device Tree） 获取 PWM 设备（自动释放资源）。

参数说明

dev
设备结构体指针（struct device *），通常从驱动的 probe 函数中获取（如 &pdev->dev）。
np
设备树节点指针（struct device_node *），通常传入 dev->of_node。
con_id
用于匹配设备树中 PWM 通道的标识符（如 "backlight"）。如果为 NULL，则使用第一个 PWM 通道。

返回值

成功：返回指向 struct pwm_device 的指针。
失败：返回 ERR_PTR(-ENODEV) 或其他错误码（如 -EINVAL 表示设备树配置错误）。

pwm_config

1	int pwm_config(struct pwm_device *pwm, u64 duty_ns, u64 period_ns);

功能：配置 PWM 的周期和占空比。

参数说明：

pwm
struct pwm_device * 类型，通过 pwm_request() 或 devm_pwm_get() 获取的 PWM 设备指针。
duty_ns
占空比（高电平时间），单位为纳秒（ns）。
例如：500000 ns（0.5ms）。
period_ns
周期（总时间），单位为纳秒（ns）。
例如：1000000 ns（1ms）。

返回值：

0 ：成功。
负值：失败（如 -EINVAL 参数无效，-EBUSY 设备忙）。

注意：duty_ns 必须 ≤ period_ns。

pwm_enable

1	int pwm_enable(struct pwm_device *pwm);

功能：启动 PWM 输出信号。

参数说明：

pwm
struct pwm_device * 类型，已配置的 PWM 设备指针。

返回值：

0 ：成功。
负值：失败（如 -EINVAL 参数无效，-EBUSY 设备忙）。

注意事项：

必须在调用 pwm_config 配置参数后调用。
启用后，PWM 信号会立即输出。

pwm_disable

1	void pwm_disable(struct pwm_device *pwm);

功能：停止 PWM 输出信号。

参数说明：

pwm
struct pwm_device * 类型，已启用的 PWM 设备指针。

注意事项：

调用后，PWM 信号会停止。
修改参数前需先调用 pwm_disable()。

pwm_set_polarity

1	int pwm_set_polarity(struct pwm_device *pwm, enum pwm_polarity polarity);

功能：设置 PWM 输出信号的极性（高/低电平有效）

参数说明

pwm
struct pwm_device * 类型，已配置的 PWM 设备指针。
polarity
枚举类型，取值为：
- PWM_POLARITY_NORMAL：默认极性（高电平为有效时间）。
- PWM_POLARITY_INVERSED：反转极性（低电平为有效时间）。

返回值

0 ：成功。
负值：失败（如 -EINVAL 不支持该极性，-EBUSY 设备忙）。

注意事项

调用前需确保 PWM 已禁用（通过 pwm_disable()）。
部分硬件可能不支持反转极性。

SG90舵机实验

1.硬件分析

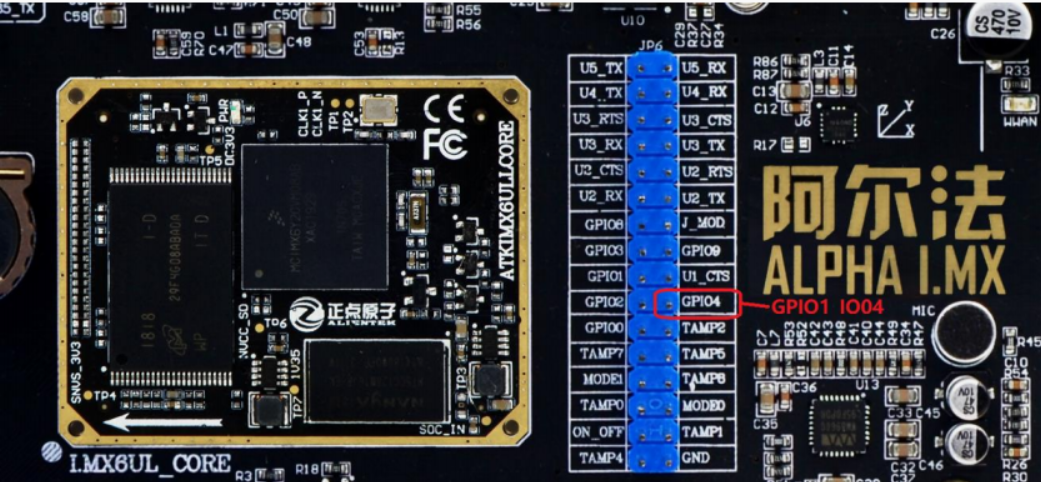

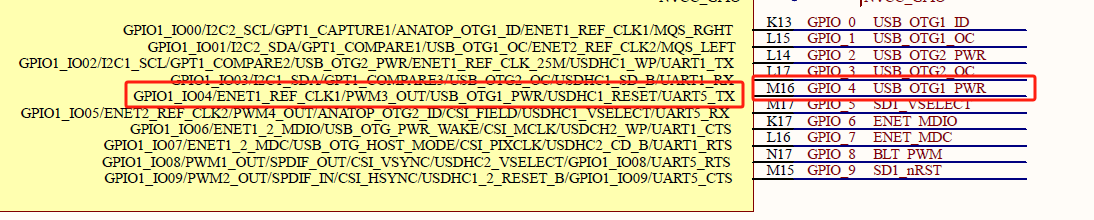

我们实验使用的是GPIO4引脚，根据开发板的原理图可以看到对应的是GPIO1_IO04

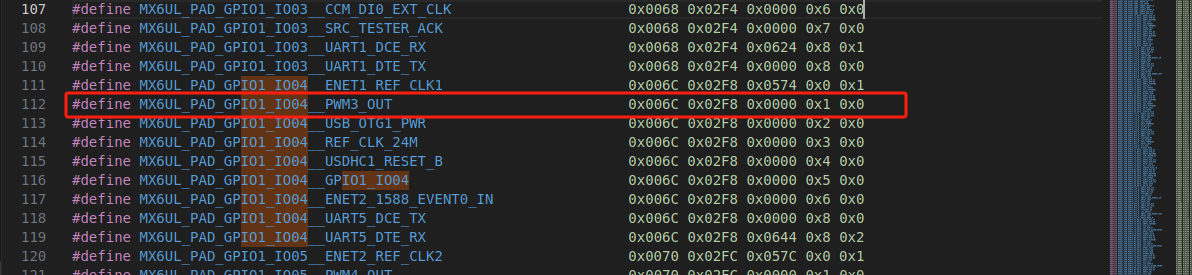

我们查阅arch/arm/boot/dts/imx6ul-pinfunc.h文件发现GPIO1_IO04对应的是PWM3，就是PWM3的输出引脚

2.设备树配置

通过第一步的分析，我们得知了需要使用的pwm控制器为pwm3，于是我们在dtsi文件中找到pwm3设备树，通过前面设备树分析可以知道我们需要在dts文件中的编写格式：

首先我们需要在dts文件的最后位置添加一个cusmer节点
1
2
3
4
5
&pwm3 {
pinctrl-names = "default";
pinctrl-0 = <&pinctrl_pwm3>;
status = "okay";
};
解释：

（1）&pwm3 是对 PWM 控制器节点的引用：
- 这个节点引用了芯片级设备树（如 imx6ul.dtsi）中定义的 PWM 控制器 pwm3。
- 通过 & 符号直接修改或扩展该控制器的配置。
（2）pinctrl-names = "default"：指定引脚控制组的名称为 default。

（3）pinctrl-0 = <&pinctrl_pwm3>：引用 pinctrl_pwm3 引脚配置组，该组定义了 PWM3 引脚的复用功能（如 GPIO 或 PWM 输出）

（4）启用 PWM3 控制器

然后我们再在&iomuxc中添加电器属性

&iomuxc {
	pinctrl-names = "default";
	pinctrl-0 = <&pinctrl_hog_1>;
	imx6ul-evk {
		.....
		.....
		pinctrl_pwm3: pwm3grp {
 			fsl,pins = <
 				MX6UL_PAD_GPIO1_IO04__PWM3_OUT 0x110b0
 			>;
 		};
        ....
        ....
};

解释：

将 GPIO1_IO04 复用为 PWM3 输出

最后我们在/{路径下添加自己的设备树

/{
    .........
    /*SG90 舵机控制*/
	hc_sg90 {
		compatible    =  "SG90";
		pwms = <&pwm3 0 20000000>;    /* 使用pwm1  id为0   周期为20000000ns = 20ms */
		status 		  =  "okay";
	};
    ..........
}

解释：

（1）compatible="SG90";

与驱动相匹配

（2）pwms = <&pwm3 0 20000000>

由前面分析设备树可以知道，在dtsi中#pwm-cells = <2>，因此我们需要除了&pwm3之外还需要配置两个信息配置我们的设备树

（3）启用设备树节点

3.驱动编写

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/platform_device.h>
#include <linux/slab.h>
#include <linux/err.h>
#include <linux/clk.h>
#include <linux/delay.h>
#include <linux/io.h>
#include <linux/pwm.h>
#include <linux/of.h>
#include <linux/of_device.h>
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of_gpio.h>
#include <linux/semaphore.h>
#include <linux/timer.h>
#include <linux/i2c.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>

#define PWM_CNT 1
#define PWM_NAME "SG90"
// SG90设备结构体
struct SG90_dev_struct {
    dev_t dev;                     // 设备号
    struct cdev cdev;              // 字符设备结构
    struct class *class;           // 设备类
    struct device *device;         // 设备实例
    int major;                     // 主设备号
    struct pwm_chip chip;          // PWM控制器结构（未使用）
    struct pwm_device *pwm_dev;    // PWM设备指针
    struct device_node *node;      // 设备树节点
};
// 全局设备实例
struct SG90_dev_struct sg90_dev;


// 文件打开操作
static int sg90_open (struct inode *node, struct file *filp)
{
    // 这里可以添加打开设备的初始化代码
	return 0;
}
// 文件写操作 - 控制舵机角度
static ssize_t sg90_write(struct file *filp, const char __user *buf,
                          size_t size, loff_t *offset)
{
    int res;
    unsigned char data[1];  // 存储角度值

    // 检查输入大小（期望1字节角度值）
    if (size != 1)
        return 1;  // 应返回错误码 -EINVAL

    // 从用户空间复制数据
    res = copy_from_user(data, buf, size);
    pwm_disable(sg90_dev.pwm_dev);
    /*
     * 配置PWM：旋转舵机到指定角度(单位1度)
     * SG90舵机控制信号：
     *   0° -> 0.5ms 高电平
     *   90° -> 1.5ms 高电平
     *   180° -> 2.5ms 高电平
     * 周期固定为20ms (20,000,000ns)
     *
     * 计算占空比公式：
     *   duty_ns = 500000 + (角度 * 100000 / 9)
     *   500000ns = 0.5ms
     *   100000/9 ≈ 11111ns/度
     */
    pwm_config(sg90_dev.pwm_dev,
               500000 + data[0] * 100000 / 9,  // 占空比
               20000000);                       // 周期(20ms)
    pwm_enable(sg90_dev.pwm_dev);
    return 1;  // 应返回写入的字节数 size
}

// 文件关闭操作
static int sg90_release(struct inode *node, struct file *filp)
{
    // 这里可以添加设备关闭的清理代码
    return 0;
}


// 文件操作结构体
static struct file_operations sg90_fops = {
    .owner = THIS_MODULE,     // 模块所有者
    .open = sg90_open,        // 打开方法
    .write = sg90_write,      // 写方法
    .release = sg90_release,  // 关闭方法
};



// 平台设备探测函数
static int pwm_dev_probe(struct platform_device *pdev)
{
    struct device *dev = &pdev->dev;  // 平台设备
    int ret = 0;

    // 获取设备树节点
    sg90_dev.node = dev->of_node;
    printk("device matched success!\n");

    // 分配字符设备号
    if (sg90_dev.major) {
        // 静态分配设备号
        sg90_dev.dev = MKDEV(sg90_dev.major, 0);
        register_chrdev_region(sg90_dev.dev, PWM_CNT, PWM_NAME);
    } else {
        // 动态分配设备号
        ret = alloc_chrdev_region(&sg90_dev.dev, 0, PWM_CNT, PWM_NAME);
        if (ret < 0) {
            printk("Failed to allocate char device region\n");
            return ret;
        }
        sg90_dev.major = MAJOR(sg90_dev.dev);
    }
    printk("the chrdev major=%d\n", sg90_dev.major);

    // 初始化字符设备
    cdev_init(&sg90_dev.cdev, &sg90_fops);
    ret = cdev_add(&sg90_dev.cdev, sg90_dev.dev, PWM_CNT);
    if (ret) {
        printk("Failed to add char device\n");
        goto err_cdev;
    }

    // 创建设备类
    sg90_dev.class = class_create(THIS_MODULE, PWM_NAME);
    if (IS_ERR(sg90_dev.class)) {
        ret = PTR_ERR(sg90_dev.class);
        printk("class create error\n");
        goto err_class;
    }

    // 创建设备节点
    sg90_dev.device = device_create(sg90_dev.class, NULL, sg90_dev.dev, NULL, PWM_NAME);
    if (IS_ERR(sg90_dev.device)) {
        ret = PTR_ERR(sg90_dev.device);
        printk("device create error\n");
        goto err_device;
    }
    printk("class device create success\n");

    // 从设备树获取PWM设备
    if (sg90_dev.node) {
        sg90_dev.pwm_dev = devm_of_pwm_get(dev, sg90_dev.node, NULL);
        if (IS_ERR(sg90_dev.pwm_dev)) {
            printk(KERN_ERR "Failed to get PWM device\n");
            ret = PTR_ERR(sg90_dev.pwm_dev);
            goto err_pwm;
        }
    } else {
        printk(KERN_ERR "Invalid device node\n");
        ret = -ENODEV;
        goto err_pwm;
    }

    printk("pwm node get success!\n");
    printk("pwm_device get success!\n");

    // 配置PWM参数（周期20ms，中位1.5ms）
    ret = pwm_config(sg90_dev.pwm_dev, 1500000, 20000000);
    if (ret) {
        dev_err(dev, "PWM config failed: %d\n", ret);
        goto err_config;
    }
    printk("pwm_config set success!\n");

    // 设置PWM极性（正常极性）
    pwm_set_polarity(sg90_dev.pwm_dev, PWM_POLARITY_NORMAL);
    printk("pwm_set_polarity set success!\n");

    // 启用PWM输出
    ret = pwm_enable(sg90_dev.pwm_dev);
    if (ret) {
        dev_err(dev, "PWM enable failed: %d\n", ret);
        goto err_enable;
    }
    printk("pwm enable success!\n");

    printk("pwm prime success!\n");
    return 0;

// 错误处理路径
err_enable:
    pwm_disable(sg90_dev.pwm_dev);
err_config:
    // 不需要单独操作，devm_of_pwm_get会自动管理
err_pwm:
    device_destroy(sg90_dev.class, sg90_dev.dev);
err_device:
    class_destroy(sg90_dev.class);
err_class:
    cdev_del(&sg90_dev.cdev);
err_cdev:
    unregister_chrdev_region(sg90_dev.dev, PWM_CNT);
    return ret;
}


// 平台设备移除函数
static int pwm_dev_remove(struct platform_device *pdev)
{
    // 设置舵机到安全位置（0°）
    pwm_config(sg90_dev.pwm_dev, 500000, 20000000);

    // 禁用PWM输出
    pwm_disable(sg90_dev.pwm_dev);

    // 清理字符设备
    cdev_del(&sg90_dev.cdev);
    device_destroy(sg90_dev.class, sg90_dev.dev);
    unregister_chrdev_region(sg90_dev.dev, PWM_CNT);
    class_destroy(sg90_dev.class);

    return 0;
}

// 设备树匹配表
static const struct of_device_id pwm_of_match[] = {
    { .compatible = "SG90" },  // 匹配设备树中的compatible属性
    {}                          // 结束标记
};

// 平台驱动结构
static struct platform_driver pwm_driver = {
    .driver = {
        .name = "pwm-dev",            // 驱动名称
        .of_match_table = pwm_of_match, // 设备树匹配表
    },
    .probe = pwm_dev_probe,   // 设备探测函数
    .remove = pwm_dev_remove, // 设备移除函数
};


// 模块初始化函数
static int __init pwm_dev_init(void)
{
    // 注册平台驱动
    return platform_driver_register(&pwm_driver);
}

// 模块退出函数
static void __exit pwm_dev_exit(void)
{
    // 注销平台驱动
    platform_driver_unregister(&pwm_driver);
}

// 指定模块初始化和退出函数
module_init(pwm_dev_init);
module_exit(pwm_dev_exit);

// 模块元信息
MODULE_LICENSE("GPL");              // 模块许可证
MODULE_AUTHOR("KEVIN");             // 作者
MODULE_DESCRIPTION("SG90 Servo PWM Driver");  // 描述
MODULE_VERSION("1.0");              // 版本

主要流程:

驱动注册，匹配设备树节点。
在probe中初始化字符设备，注册设备节点。
获取PWM设备，配置参数，启用PWM。
配置PWM，设置周期 (20ms) 和初始占空比 (90°)。
启动PWM输出。
用户通过写入字符设备设置角度，调整PWM占空比。
移除时禁用PWM并释放资源。

4.应用程序编写

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <stdlib.h>

int main(int argc, char *argv[])
{
	int fd;
	int res;
	unsigned char buf[1];

	fd = open("/dev/SG90", O_WRONLY);

	if(fd < 0)
	{
		printf("SG90 open failed\n");
		return 0;
	}

	buf[0] = atoi(argv[1]);
	write(fd, buf, 1);

	close(fd);
	return 0;
}

5.编译

Makefile文件

KERNELDIR := /home/kevin/MX6U/linux-imx/alientek_linux
CURRENT_PATH := $(shell pwd)

obj-m := sg90.o

build: kernel_modules

kernel_modules:
	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules

clean:
	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean

install:
	sudo cp *.ko sg90app /home/kevin/MX6U/nfs/rootfs/lib/modules/4.1.15

编译sg90.c

make

编译app

1	arm-linux-gnueabihf-gcc sg90app.c -o sg90app

6.上机实验

在终端中输入

1	cd lib/module/4.1.15/

更新驱动

depmod

加载驱动

1	modprobe sg90.ko

运行程序

1 2	./sg90app 90 ./sg90app 60

注意

一定要查看设备树中是否有其它节点使用了该IO口，否则字符设备加载会卡住
