驱动开发-设备驱动模块

LINUX设备驱动模块

设备驱动程序，就是驱使设备按照用户的预期进行工作的软件，它是应用程序与设备沟通的桥梁。设备驱动程序主要负责硬件设备的参数配置、数据读写与中断处理。

Linux中的大部分驱动程序是以内核模块的形式编写的。内核模块是Linux 内核向外部提供的一个接口，其全称为动态可加载内核模块（Loadable Kernel Module，LKM）。

驱动程序的加载方式

内核模式

将新驱动程序编译进内核，需要修改内核代码和编译选项，这种方式将驱动程序代码直接编译到内核镜像（zImage或uImage等）中，成为内核的一部分。

特点：

• 集成度高：驱动随内核启动自动加载，无法卸载。
• 性能稍好：省去了模块加载和解析的开销。
• 安全性/稳定性高：常用于系统最核心、必须的驱动（如根文件系统驱动）。
• 内核体积大：所有驱动都会被编译进去，导致内核镜像文件变大。

配置方法：通过内核的配置菜单（make menuconfig等）将对应的驱动选项配置为 y。

实验一

本次实验是通过静态添加自己编写的驱动如：beep.c/ap3216c.c/icm20608.c等驱动。

步骤一：

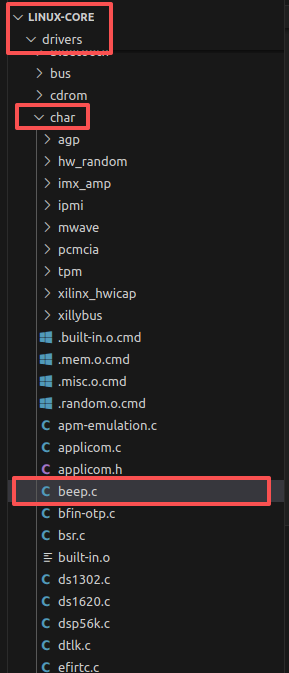

找到驱动放置的路径，将自己编写好的驱动放在这个路径下，一般是linux-kernel/drivers/xxx路径下：

• 蜂鸣器（beep）这种简单的字符设备，通常可以放在 linux-kernel/drivers/char/（老习惯）或 linux-kernel/drivers/misc/（现在更常见）目录下。misc 是“混杂设备”的意思，专门放置无法简单归类的简单字符设备驱动。
• I2C 客户端设备（如传感器）的驱动都放在这个目录或其子目录下。你可以直接放在 drivers/i2c/ 下，或者为其新建一个子目录，比如 drivers/i2c/sensors/（如果有很多传感器驱动，这样管理更清晰）。
• SPI 设备驱动应放在 linux-kernel/drivers/spi/ 目录下。

---

步骤二：

修改对应目录的Kconfig和Makefile

• Makefile文件

  obj-$(CONFIG_CHAR_BEEP) += beep.o

  解释：

  • 如果在使用make menuconfig的时候配置选项 CONFIG_MISC_BEEP 被设置为 y，则将 beep.o 编译进内核。
  • 如果被设置为 m，则将 beep.o 编译成模块 (beep.ko)。
  • 如果未设置，则不编译。

• kconfig文件

  找到我们放置路径对应的文件夹下面的kconfig文件

  config CHAR_BEEP
      tristate "CHAR BEEP Device Support"
      default n
      help
        This is a simple beep driver for testing.
        Say Y here if you want to support the beep.

  解释：

  • config MISC_BEEP：定义了一个配置符号，它必须与 Makefile 中的 CONFIG_ 前缀后的名字完全一致。
  • tristate：表示该配置有三种状态：y(内置), m(模块), n(不编译)。
  • "MISC BEEP Device Support"：这是在 make menuconfig 中显示的菜单文本。
  • default n：默认状态为不编译。
  • help：后面的文字是帮助信息。

---

步骤三：

配置内核并编译

• 进入内核源码根目录

• 启动配置菜单：

  make menuconfig

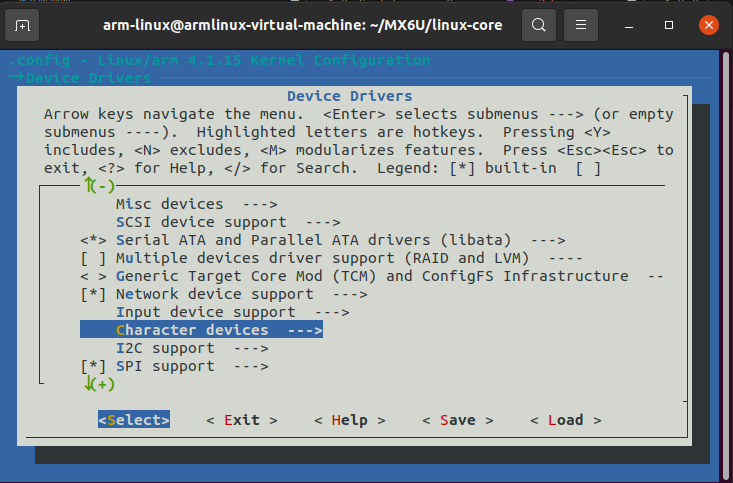

• 在菜单中找到你的驱动：

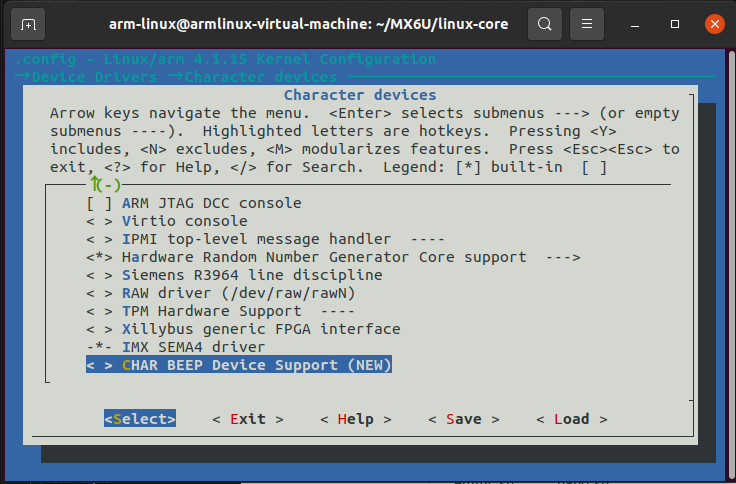

  • 根据你在 Kconfig 中设置的路径，你的驱动会出现在相应的子菜单中。例如，beep 驱动会在：
    Device Drivers -> [*] Character devices -> <*> CHAR BEEP Device Support

  • 使用空格键将选项设置为 <*> (编译进内核) 或 <M> (编译为模块)。(Pressing includes, excludes, modularizes features)

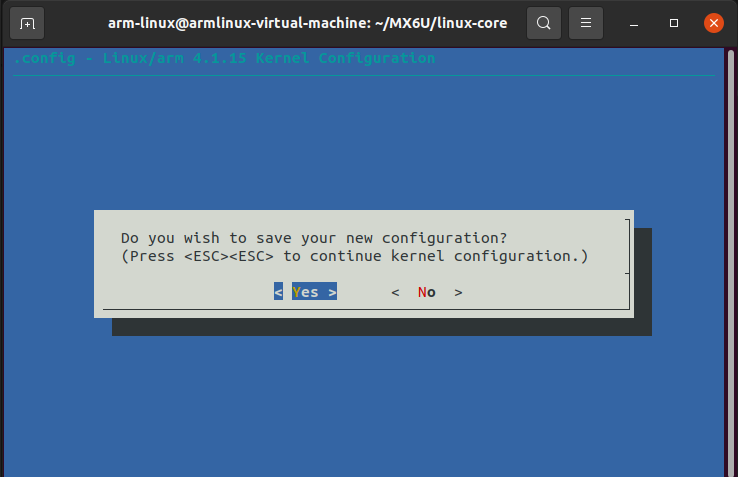

• 保存配置并退出



• 编译内核

  make -j$(nproc) # 使用所有CPU核心进行编译，加快速度

---

步骤四：

更新你的开发板系统：将新编译的内核镜像烧写或拷贝到你的开发板上，并重启。cp zImage /tftpboot/

---

对其他驱动的操作：对 ap3216c.c 和 icm20608.c 进行完全相同的操作，只不过是在它们对应的 drivers/i2c/ 和 drivers/spi/ 目录下的 Kconfig 和 Makefile 中进行修改。配置符号的名字可以自己定，但要清晰易懂，例如 CONFIG_I2C_AP3216C 和 CONFIG_SPI_ICM20608。

动态加载与卸载

这是驱动开发调试阶段最常用、最灵活的方式。驱动程序被编译成 .ko (Kernel Object) 文件，而不是直接链接进内核镜像。

特点：

• 灵活性高：可以在系统运行时动态地加载和卸载，无需重启系统。
• 节省内存：不需要的驱动可以不加载，减少内核占用内存。
• 易于调试：开发调试周期短，修改代码后重新编译并加载即可。

常用命令：

• insmod：最基础的加载命令，sudo insmod beep.ko。但它不解决模块依赖。
• modprobe：更智能的加载命令，它会自动从lib/modules/$(uname -r)目录查找并加载模块所依赖的其他模块。需要先运行depmod生成模块依赖关系。
• rmmod：卸载模块，sudo rmmod beep。
• lsmod：查看当前已加载的所有模块。

模块的编写

模块的加载与卸载

module_init(XXX_init);//注册模块加载函数
module_exit(xxx_exit);//注册模块卸载函数

**module_exit()**函数用来向Linux内核注册一个模块加载函数，参数xxx_init就是需要注册的具体函数，当使用“insmod”、”modprobe”命令加载驱动的时候，xxx_init 这个函数就会被调用；

**module_exit()**函数用来向Linux内核注册一个模块卸载函数，参数xxx_exit 就是需要注册的具体函数，当使用“rmmod”命令卸载具体驱动的时候xxx_exit 函数就会被调用。

static int __init xxx_init(void)
{
    /* 入口函数具体内容 */
	return 0;
}
static void __exit xxx_exit(void)
{
    /* 出口函数具体内容 */
}

一个典型的字符串驱动模块：

#include <linux/module.h>
#include <linux/moduleparam.h> // 必须包含这个头文件

static int __init beep_init(void)
{
    return 0;
}

static void __exit beep_exit(void)
{
}
module_init(beep_init);
module_exit(beep_exit);
MODULE_AUTHOR("KEVIN");
MODULE_LICENSE("GPL");

编写它对应的Makefile文件：

KERNELDIR := /home/arm-linux/MX6U/linux-core
CURRENT_PATH := $(shell pwd)

obj-m := bepp.o

build: kernel_modules

kernel_modules:
	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules

clean:
	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean
install:
	sudo cp *.ko /home/arm-linux/MX6U/nfs/rootfs/lib/modules/4.1.15

带参数的可加载模块

向动态加载的Linux内核模块传递参数是一个非常常用且强大的功能，特别是在调试和配置驱动时。它允许你在不重新编译模块的情况下改变其行为。

内核提供了一组宏（定义在 linux/moduleparam.h 头文件中），让你在模块代码中声明参数。加载模块时，insmod 或 modprobe 命令就可以接收这些参数的值。

在模块代码中声明参数

最基本的宏是 module_param，其语法如下：

module_param(name, type, perm);

• name：参数的名称（也是模块内部的变量名）。
• type：参数的数据类型。常见的有：
  • bool：布尔值（true/false）
  • int：整型
  • uint：无符号整型
  • long：长整型
  • ulong：无符号长整型
  • charp：字符指针（即字符串），内核会为它动态分配内存。
  • array：数组（需要配合 module_param_array 使用）
• perm：指定在 /sys/module/<module_name>/parameters/ 目录下对应参数文件的权限。这用于在模块加载后，通过 sysfs 文件系统查看或修改参数。
  • S_IRUGO：只读（用户、组、其他都可读）
  • S_IWUSR： root用户可写（通常与 S_IRUGO 用 | 组合，如 S_IRUGO | S_IWUSR）
  • 0：完全不在 sysfs 中创建该参数的入口，参数只能在加载时设置。

加载模块时传递参数

使用 insmod 或 modprobe 命令时，使用 参数名=值 的格式来传递。

• insmod (需指定完整路径):

  sudo insmod /path/to/my_module.ko param1=value1 param2=value2

• modprobe (在模块搜索路径中查找，更常用):

  sudo modprobe my_module param1=value1 param2=value2

  使用 modprobe 前，通常需要先运行 sudo depmod -a 来更新模块依赖信息。

具体示例

步骤 1:

在驱动代码中 (beep.c) 声明参数

#include <linux/module.h>
#include <linux/moduleparam.h> // 必须包含这个头文件

// 声明模块参数对应的全局变量
static int debug_level = 1; // 默认值
static char *device_name = "default_beep"; // 默认值

// 声明参数
// 参数名debug_level，类型int，权限为可读可写（root）
module_param(debug_level, int, S_IRUGO | S_IWUSR);
// 参数名device_name，类型charp(字符串指针)，权限为可读可写（root）
module_param(device_name, charp, S_IRUGO | S_IWUSR);

// 用MODULE_PARM_DESC为每个参数添加描述
MODULE_PARM_DESC(debug_level, "Debug message level (0-2). Default: 1");
MODULE_PARM_DESC(device_name, "The name of the beep device.");

static int __init beep_init(void)
{
    printk(KERN_INFO "Beep module loaded!\n");
    printk(KERN_INFO "Debug level is: %d\n", debug_level);
    printk(KERN_INFO "Device name is: %s\n", device_name);

    // ... 你的初始化代码，可以使用debug_level和device_name变量
    return 0;
}

static void __exit beep_exit(void)
{
    printk(KERN_INFO "Beep module unloaded!\n");
}

module_init(beep_init);
module_exit(beep_exit);
MODULE_LICENSE("GPL");

---

步骤 2

编译模块并查看参数信息

编译后，你可以使用 modinfo 命令查看模块的信息，其中就包括我们定义的参数及其描述：

modinfo beep.ko

输出会类似这样：

filename:       /.../beep.ko
license:        GPL
description:
author:
srcversion:     ...
depends:
retpoline:      Y
name:           beep
vermagic:       ...
parm:           debug_level:int
parm:           device_name:charp

---

步骤 3：

加载模块并传递参数

示例 1：使用默认参数加载

insmod beep.ko
# dmesg 输出：
# Beep module loaded!
# Debug level is: 1
# Device name is: default_beep

示例 2：在加载时指定自定义参数

insmod beep.ko debug_level=2 device_name="my_cool_buzzer"
# dmesg 输出：
# Beep module loaded!
# Debug level is: 2
# Device name is: my_cool_buzzer

---

步骤 4：

在 Sysfs 中查看和修改参数

模块加载后，参数会出现在 /sys/module/ 目录下：

ls /sys/module/beep/parameters/
# debug_level  device_name

cat /sys/module/beep/parameters/debug_level
# 2

cat /sys/module/beep/parameters/device_name
# my_cool_buzzer

由于我们在声明 debug_level 时设置了 S_IWUSR 权限，root 用户甚至可以在模块运行时动态修改它（如果驱动代码设计为能响应这种实时变化）：

sudo su
echo 0 > /sys/module/beep/parameters/debug_level

传递数组

module_param_array 允许你传递一个数组。

static int my_array[5];
static int array_size;
module_param_array(my_array, int, &array_size, S_IRUGO);
MODULE_PARM_DESC(my_array, "An array of integers");

加载时这样传递：

sudo insmod my_module.ko my_array=10,20,30,40,50

内核会自动解析逗号分隔的值，并将实际元素数量填入 array_size 变量中。

模块的依赖

Linux内核模块之间可以相互引用一些符号，这些符号包括函数与变量。

特点：

• 一个模块引用其他模块的符号，称为模块依赖关系。
• 被引用的模块必须先安装，引用模块才能安装。

内核使用宏定义EXPORT_SYMBOL 导出变量与函数

• EXPORT_SYMBOL(symbol_name)
    将符号 `symbol_name` 导出到全局符号表。**所有其他模块**（无论其许可证是什么）都**可以看到并使用**这个符号。

  - ```c
    EXPORT_SYMBOL_GPL(symbol_name)

  仅将符号导出给那些**使用 GPL 兼容许可证**（如 `GPL`, `Dual MIT/GPL` 等）的模块。这是一种强制性的“开源策略”，如果你希望你的模块只被开源社区使用，而不希望闭源模块使用你的代码，就应该用这个宏。


• EXPORT_SYMBOL_NS(symbol_name, namespace_name)
    将符号导出到一个特定的命名空间（namespace）。这提供了更好的符号封装和避免命名冲突的能力。只有导入了相应命名空间的模块才能看到和使用这个符号。

  ```c
  /****************** 符号提供者 *************************/
  #include <linux/init.h>
  #include <linux/module.h>
  #include <linux/printk.h>

  // 1. 定义一个将要被导出的函数
  void exported_function(void)
  {
      pr_info("Hello from exported_function in Module A!\n");
  }
  EXPORT_SYMBOL(exported_function); // 导出函数
  // 2. 定义一个将要被导出的变量
  int exported_variable = 1024;
  EXPORT_SYMBOL(exported_variable); // 导出变量
  static int __init module_a_init(void)
  {
      pr_info("Module A initialized\n");
      return 0;
  }
  static void __exit module_a_exit(void)
  {
      pr_info("Module A exited\n");
  }
  module_init(module_a_init);
  module_exit(module_a_exit);
  MODULE_LICENSE("GPL");
  MODULE_AUTHOR("KEVIN");
  MODULE_DESCRIPTION("A module that exports symbols");

  /**************** 符号消费者 **********************/
  #include <linux/init.h>
  #include <linux/module.h>
  #include <linux/printk.h>

  // 声明外部符号（编译器，这个符号在其他地方定义）
  extern void exported_function(void);
  extern int exported_variable;
  static int __init module_b_init(void)
  {
      pr_info("Module B initialized\n");

      // 使用从 Module A 导入的符号
      pr_info("I'm going to call exported_function and use exported_variable\n");
      exported_function(); // 调用外部函数
      pr_info("The value of exported_variable is: %d\n", exported_variable); // 使用外部变量

      return 0;
  }
  static void __exit module_b_exit(void)
  {
      pr_info("Module B exited\n");
  }
  module_init(module_b_init);
  module_exit(module_b_exit);
  MODULE_LICENSE("GPL");
  MODULE_AUTHOR("KEVIN");
  MODULE_DESCRIPTION("A module that uses symbols from Module A");


实验步骤：

• 错误的加载顺序（先加载依赖者）

  insmod module_b.ko

  结果：

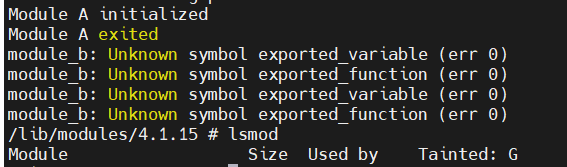

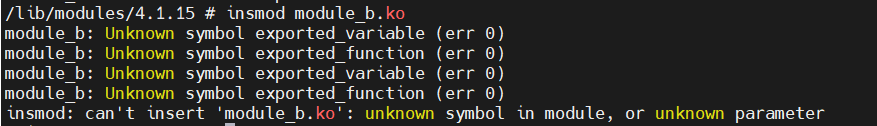

  使用 dmesg 查看内核日志，你会看到明确的错误信息：



  分析：加载 module_b 时，内核找不到 exported_function 和 exported_variable 这两个符号的定义，因为它们的提供者 module_a 还没有被加载。加载失败。

• 正确的加载顺序（先加载提供者，再加载依赖者）

  # 1. 先加载提供符号的模块
  sudo insmod module_a.ko
  # 检查 dmesg： Module A initialized

  # 2. 再加载依赖它的模块
  sudo insmod module_b.ko
  # 检查 dmesg：
  # Module B initialized
  # I'm going to call exported_function and use exported_variable
  # Hello from exported_function in Module A!
  # The value of exported_variable is: 1024



  成功！module_b 找到了它所需的符号，并成功执行。

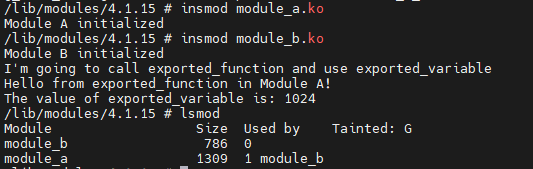

• 查看模块依赖关系（lsmod）

  /lib/modules/4.1.15 # lsmod
  Module                  Size  Used by    Tainted: G
  module_b                 786  0
  module_a                1309  1 module_b

  Used by 列清晰地显示了依赖关系：module_a 被 module_b 使用。

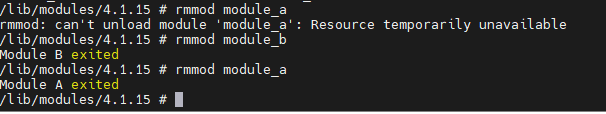

• 卸载的时候要先卸载使用引用功能的模块



• 使用 modprobe 自动处理依赖

  depmod

  # 现在，使用 modprobe 加载 module_b
  sudo modprobe module_b

  # 检查 dmesg，你会看到：
  # Module A initialized
  # Module B initialized ... (所有日志)
