linux驱动的分离与分层

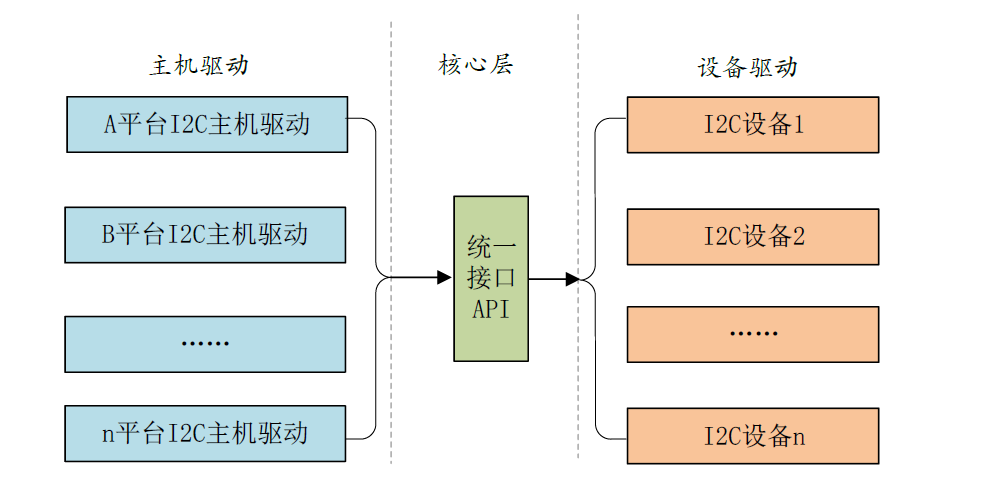

因为驱动程序占用了Linux内核代码量的大头，如果不对驱动程序加以管理，任由重复的代码肆意增加，那么用不了多久Linux 内核的文件数量就庞大到无法接受的地步。

image-20241011095953952

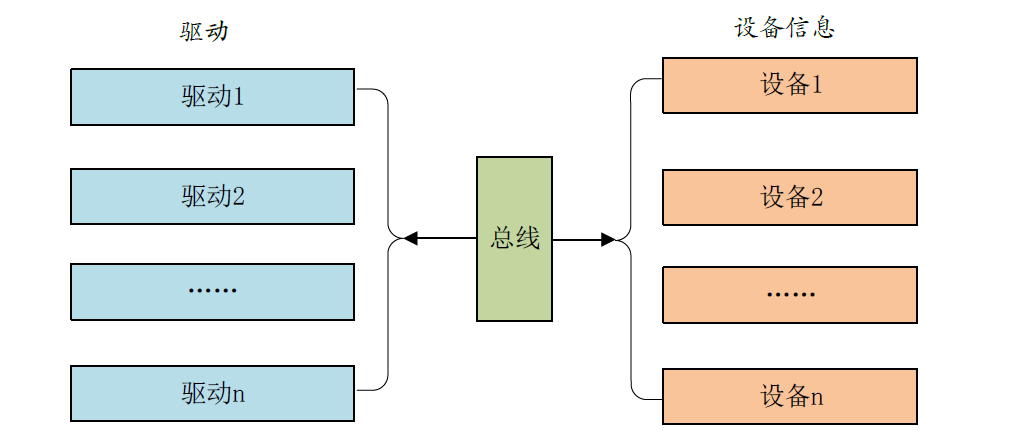

总线-驱动-设备

将设备信息从设备驱动中剥离开来，驱动使用标准方法去获取到设备信息(比如从设备树中获取到设备信息)，然后根据获取到的设备信息来初始化设备。 这样就相当于驱动只负责驱动，设备只负责设备，想办法将两者进行匹配即可。这个就是Linux 中的总线(bus)、驱动(driver)和设备(device)模型，也就是常说的驱动分离。

总线(bus)、驱动(driver)和设备(device)。总线是linux直接提供，driver和device是我们需要编写的

image-20241011100004771

platform

Linux设备模型的核心思想。Platform机制将硬件信息（platform_device）和驱动代码（platform_driver）分离开来。

  • platform_device：代表一个具体的硬件设备，包含了设备的物理资源（如内存地址、中断号等）。这部分信息通常来自设备树（Device Tree）或ACPI表，也可以直接在代码中静态定义。
  • platform_driver：包含操作这个设备的驱动代码（初始化、读写、中断处理等）。
    这种分离使得同一份驱动代码可以用于不同的硬件平台，只需修改设备树即可，大大提高了代码的可复用性。

bus

总线的注册：

1
int bus_register(struct bus_type *bus)

bus_register() 是一个通用函数，它的核心作用是向 Linux 内核的设备模型核心注册一个新的总线类型。无论是 platform_bus_type，还是 pci_bus_type、i2c_bus_type，都需要调用这个函数来完成注册。

注册总线意味着内核现在知道并开始管理这种新类型的总线，包括：

  1. 在 /sys/bus/ 下创建对应的总线目录（例如 /sys/bus/platform/）。
  2. 在该总线目录下创建 devices 和 drivers 两个子目录。
  3. 初始化总线相关的各种数据结构和管理列表（设备链表、驱动链表）。
  4. 使得挂载在这条总线上的设备和驱动能够执行标准的匹配（Match）、探测（Probe）、移除（Remove）等操作。

struct bus_type

Linux系统内核使用bus_type结构体表示总线，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
struct bus_type {
	const char		*name;/* 总线名字 */
	const char		*dev_name;
	struct device		*dev_root;
	const struct attribute_group **bus_groups;/* 总线属性 */
	const struct attribute_group **dev_groups;/* 设备属性 */
	const struct attribute_group **drv_groups;/* 驱动属性 */

	int (*match)(struct device *dev, struct device_driver *drv);
	int (*uevent)(struct device *dev, struct kobj_uevent_env *env);
	int (*probe)(struct device *dev);
	void (*sync_state)(struct device *dev);
	int (*remove)(struct device *dev);
	void (*shutdown)(struct device *dev);

	int (*online)(struct device *dev);
	int (*offline)(struct device *dev);

	int (*suspend)(struct device *dev, pm_message_t state);
	int (*resume)(struct device *dev);

	int (*num_vf)(struct device *dev);

	int (*dma_configure)(struct device *dev);

	const struct dev_pm_ops *pm;

	const struct iommu_ops *iommu_ops;

	struct subsys_private *p;
	struct lock_class_key lock_key;

	bool need_parent_lock;
};
  • match函数，此函数就是完成设备和驱动之间匹配的，总线就是使用match函数来根据注册的设备来查找对应的驱动，或者根据注册的驱动来查找相应的设备，因此每一条总线都必须实现此函数。match函数有两个参数：dev 和drv，这两个参数分别为device 和device_driver类型，也就是设备和驱动。

platform_bus_type

platform总线是bus_type的一个具体实例，platform_bus_type就是platform平台总线，其中platform_match就是匹配函数。

1
2
3
4
5
6
7
8
struct bus_type platform_bus_type = {
	.name		= "platform",
	.dev_groups	= platform_dev_groups,
	.match		= platform_match,
	.uevent		= platform_uevent,
	.dma_configure	= platform_dma_configure,
	.pm		= &platform_dev_pm_ops,
};

platform_match函数的定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
static int platform_match(struct device *dev, struct device_driver *drv)
{
	struct platform_device *pdev = to_platform_device(dev);
	struct platform_driver *pdrv = to_platform_driver(drv);

	/* When driver_override is set, only bind to the matching driver */
	if (pdev->driver_override)
		return !strcmp(pdev->driver_override, drv->name);

	/*第一种*/
	/* Attempt an OF style match first */
	if (of_driver_match_device(dev, drv))
		return 1;

	/*第二种*/
	/* Then try ACPI style match */
	if (acpi_driver_match_device(dev, drv))
		return 1;

    /*第三种*/
	/* Then try to match against the id table */
	if (pdrv->id_table)
		return platform_match_id(pdrv->id_table, pdev) != NULL;

    /*第四种*/
	/* fall-back to driver name match */
	return (strcmp(pdev->name, drv->name) == 0);
}

我们可以看到一共有四种匹配方式：

  • 第一种：OF类型的匹配，也就是设备树采用的匹配方式

    原理：设备树中的每个设备节点的compatible属性会与of_match_table表中的所有成员比较，如果有相同的条目就表示设备与此驱动匹配，设备与驱动匹配之后probe函数就会执行

    **参数：**device_driver结构体(表示设备驱动)中有个名为of_match_table的成员变量，此成员变量保存着驱动的compatible匹配表

    1
    2
    3
    4
    5
    6
    struct of_device_id {
    	char	name[32];
    	char	type[32];
    	char	compatible[128];
    	const void *data;
    };

  • **第二种：**ACPI匹配方式

    用途：电源管理

  • **第三种：**id_table匹配方式

    image-20241011121229791

    原理：在定义结构体platform_driver 时，我们需要提供一个id_table 的数组，该数组说明了当前的驱动能够支持的设备。当加载该驱动时，总线的match函数发现id_table非空，则会比较id_table 中的name 成员和平台设备的name 成员，若相同，则会返回匹配的条目。

    **流程：**每当有新的驱动或者设备添加到总线时，总线便会调用match函数对新的设备或者驱动进行配对。

    参数：

    • platform_match_id 函数中第一个参数为驱动提供的id_table
    • 第二个参数则是待匹配的平台设备。当待匹配的平台设备的name字段的值等于驱动提供的id_table 中的值时，会将当前匹配的项赋值给platform_device 中的id_entry，返回一个非空指针。若没有成功匹配，则返回空指针。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    static const struct platform_device_id *platform_match_id(
    			const struct platform_device_id *id,
    			struct platform_device *pdev)
    {
    	while (id->name[0]) {
    		if (strcmp(pdev->name, id->name) == 0) {
    			pdev->id_entry = id;
    			return id;
    		}
    		id++;
    	}
    	return NULL;
    }

  • **第四种：**原理：若第三种匹配方式的id_table 不存在的话就直接比较驱动和设备的name 字段，看看是不是相等，如果相等的话就匹配成功。strcmp(pdev->name, drv->name)

    image-20241011121500388

    ==注：==设备树机制>ACPI 匹配模式>id_table 方式> 字符串比较

platform_device

内核使用struct platform_device结构体来描述平台设备，结构体原型如下：如果内核支持设备树的话就不要再使用platform_device 来描述设备了，因为改用设备树去描述了

设备信息的注册：

1
2
3
4
5
6
7
8
9
10
11
int platform_device_register(struct platform_device *pdev)
/*
pdev：要注册的platform 设备。
返回值：负数，失败；0，成功。
*/

void platform_device_unregister(struct platform_device *pdev)
/*
pdev：要注销的platform 设备。
返回值：无。
*/
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
struct platform_device {
	const char	*name;
	int		id;
	bool		id_auto;
	struct device	dev;//设备
	u32		num_resources;//资源数量
	struct resource	*resource;//资源

	const struct platform_device_id	*id_entry;
	char *driver_override; /*强制匹配此驱动名*/

	/* MFD cell pointer */
	struct mfd_cell *mfd_cell;

	/* arch specific additions */
	struct pdev_archdata	archdata;
};

  • **name：**设备名称，总线进行匹配时，会比较设备和驱动的名称是否一致；

  • **id：**指定设备的编号，Linux 支持同名的设备，而同名设备之间则是通过该编号进行区分；

  • dev：Linux 设备模型中的device结构体，linux 内核大量使用了面向对象思想，platform_device通过继承该结构体可复用它的相关代码，方便内核管理平台设备；

  • **num_resources：**记录资源的个数，当结构体成员resource 存放的是数组时，需要记录resource数组的个数，内核提供了宏定义ARRAY_SIZE 用于计算数组的个数；

  • **resource：**平台设备提供给驱动的资源，如irq，dma，内存等等。该结构体会在接下来的内容进行讲解；

  • **id_entry：**平台总线提供的另一种匹配方式，原理依然是通过比较字符串，这部分内容会在平台总线小节中讲，这里的id_entry 用于保存匹配的结果；

平台设备的注册与注销接口如下：

1
2
int platform_device_register(struct platform_device *); //注册一个平台设备
void platform_device_unregister(struct platform_device *); //注销一个平台设备

何为设备信息

平台设备的工作是为驱动程序提供设备信息, 设备信息包括硬件信息和软件信息两部分。

  • **硬件信息：**驱动程序需要使用到什么寄存器，占用哪些中断号、内存资源、IO 口等等

  • **软件信息：**以太网卡设备中的MAC 地址、I2C 设备中的设备地址、SPI 设备的片选信号线等等

struct resource

对于硬件信息，使用结构体struct resource 来保存设备所提供的资源，比如设备使用的中断编号，寄存器物理地址等，结构体原型如下：

1
2
3
4
5
6
7
struct resource {
    resource_size_t start； //起始地址
    resource_size_t end； //终止地址
    const char *name； //名称
    unsigned long flags； //资源类别
    struct resource *parent， *sibling， *child； //资源上下级关系
}；

  • **name：**指定资源的名字，可以设置为NULL；

  • **start、end：**指定资源的起始地址以及结束地址

  • **flags：**用于指定该资源的类型，在Linux 中，资源包括I/O、Memory、Register、IRQ、DMA、Bus 等多种类型，最常见的有以下几种：

资源宏定义 描述
IORESOURCE_IO 用于IO地址空间，对应于IO端口映射方式
IORESOURCE_MEM 用于外设的可直接寻址的地址空间
IORESOURCE_IRQ 用于指定该设备使用某个中断
IORESOURCE_DMA 用于指定使用的DMA 通道

资源获取函数

1
2
3
4
5
6
7
8
//根据资源类型和序号来获取指定的资源。
struct resource * platform_get_resource(struct platform_device *dev， unsigned int type， unsigned int num);
//根据序号获取资源中的中断号。
struct int platform_get_irq(struct platform_device *dev， unsigned int num);
//根据名称和类别获取指定的资源。
struct resource * platform_get_resource_byname(struct platform_device *dev， unsigned int type， char *name);
//根据名称获取资源中的中断号。
int platform_get_irq_byname(struct platform_device *dev， char *name);
函数原型 参数说明 返回值 作用与特点
struct resource *platform_get_resource(struct platform_device *pdev, unsigned int type, unsigned int num) pdev: 对应的platform设备 type: 资源类型（如 IORESOURCE_MEM, IORESOURCE_IRQ) num: 该类资源的索引号（从0开始） 成功：指向 struct resource 的指针 失败：NULL 根据类型和索引获取资源。最基础的函数，但如果设备树资源顺序改变，代码可能需要修改。
int platform_get_irq(struct platform_device *pdev, unsigned int num) pdev: 对应的platform设备 num: 中断资源的索引号（从0开始） 成功：中断号（≥0） 失败：负的错误码（如 -ENXIO） 获取中断号的快捷方式。是platform_get_resource(..., IORESOURCE_IRQ, ...)的封装。必须检查返回值。
struct resource *platform_get_resource_byname(struct platform_device *pdev, unsigned int type, const char *name) pdev: 对应的platform设备 type: 资源类型 name: 资源名称字符串 成功：指向 struct resource 的指针 失败：NULL 根据类型和名称获取资源。需要设备树中使用 reg-names 或 interrupt-names 属性。推荐使用，代码更稳定，不依赖顺序。
int platform_get_irq_byname(struct platform_device *pdev, const char *name) pdev: 对应的platform设备 name: 中断名称字符串 成功：中断号（≥0） 失败：负的错误码 根据名称获取中断号的快捷方式。是platform_get_resource_byname(..., IORESOURCE_IRQ, ...)的封装。推荐使用。
void __iomem *devm_platform_ioremap_resource(struct platform_device *pdev, unsigned int index) pdev: 对应的platform设备 index: 内存资源的索引号 成功：映射后的内核虚拟地址（void __iomem *） 失败：ERR_PTR(...) 错误指针 获取内存资源并ioremap的托管(managed)函数。二合一操作，自动管理资源释放。现代驱动常用，但按索引号。
void __iomem *devm_platform_ioremap_resource_byname(struct platform_device *pdev, const char *name) pdev: 对应的platform设备 name: 内存资源名称 成功：映射后的内核虚拟地址（void __iomem *） 失败：ERR_PTR(...) 错误指针 根据名称获取内存资源并ioremap的托管函数。二合一操作，自动管理资源释放。现代驱动最佳实践，首选。
void __iomem *devm_platform_get_and_ioremap_resource(struct platform_device *pdev, unsigned int index, struct resource **res) pdev: 对应的platform设备 index: 索引号 res: 出参，返回获取到的resource指针 成功：映射后的内核虚拟地址 失败：ERR_PTR(...) 错误指针 同时获取resource结构体和映射地址的托管函数。如果你既需要地址又需要resource详细信息（如资源长度），可以用此函数。

platform_driver

struct platform_driver结构体表示platform驱动

我们定义好platform_driver结构体变量以后，需要在驱动入口函数里面调用platform_driver_register函数向Linux内核注册一个platform驱动

1
2
3
4
5
6
7
8
9
10
int platform_driver_register (struct platform_driver *driver)
/*
driver：要注册的platform 驱动。
返回值：负数，失败；0，成功。
*/
void platform_driver_unregister(struct platform_driver *drv)
/*
drv：要卸载的platform 驱动。
返回值：无。
*/
1
2
3
4
5
6
7
8
9
10
struct platform_driver {
	int (*probe)(struct platform_device *);
	int (*remove)(struct platform_device *);
	void (*shutdown)(struct platform_device *);
	int (*suspend)(struct platform_device *, pm_message_t state);
	int (*resume)(struct platform_device *);
	struct device_driver driver;
	const struct platform_device_id *id_table;
	bool prevent_deferred_probe;
};
  • probe函数，当驱动与设备匹配成功以后probe函数就会执行，非常重要的函数！！一般驱动的提供者会编写，如果自己要编写一个全新的驱动，那么probe 就需要自行实现。
  • driver成员，为device_driver结构体变量，Linux 内核里面大量使用到了面向对象的思维，device_driver 相当于基类，提供了最基础的驱动框架
  • **platform_device_id成员：**platform 总线匹配驱动和设备的时候采用的第三种方法

probe函数

我们自己需要编写的全新的一个设备驱动，就是通过这个函数进行实现的

struct device_driver

这个结构体中有一个很重要的变量：of_match_table 就是采用设备树的时候驱动使用的匹配表，同样是数组，每个匹配项都为of_device_id 结构体类型

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
struct device_driver {
	const char		*name;
	struct bus_type		*bus;

	struct module		*owner;
	const char		*mod_name;	/* used for built-in modules */

	bool suppress_bind_attrs;	/* disables bind/unbind via sysfs */
	enum probe_type probe_type;

	const struct of_device_id	*of_match_table;
	const struct acpi_device_id	*acpi_match_table;

	int (*probe) (struct device *dev);
	void (*sync_state)(struct device *dev);
	int (*remove) (struct device *dev);
	void (*shutdown) (struct device *dev);
	int (*suspend) (struct device *dev, pm_message_t state);
	int (*resume) (struct device *dev);
	const struct attribute_group **groups;
	const struct attribute_group **dev_groups;

	const struct dev_pm_ops *pm;
	void (*coredump) (struct device *dev);

	struct driver_private *p;
};

struct of_device_id

结构体中的compatible非常重要，因为对于设备树而言，就是通过设备节点的compatible属性值和of_match_table中每个项目的compatible成员变量进行比较，如果有相等的就表示设备和此驱动匹配成功。

1
2
3
4
5
6
struct of_device_id {
	char	name[32];
	char	type[32];
	char	compatible[128];
	const void *data;
};

驱动框架

设备树：

1
2
3
4
5
6
7
8
9
10
gpioled {
 #address-cells = <1>;
 #size-cells = <1>;
 compatible = "Kevin，gpioled";
 pinctrl-names = "default";
 pinctrl-0 = <&pinctrl_led>;
 led-gpio = <&gpio1 3 GPIO_ACTIVE_LOW>;
 status = "okay";
};

驱动框架：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
/* 驱动探测函数：当驱动与设备成功匹配后，内核会自动调用此函数 */
static int led_probe(struct platform_device *pdev)
{
    // 打印匹配成功信息（实际驱动中这里会进行硬件初始化）
    printk("led driver and device was matched!\r\n");

    // 返回0表示探测成功，非负值表示成功，负数表示错误码
    return 0;
}

/* 驱动移除函数：当设备被移除或驱动被卸载时，内核会自动调用此函数 */
static int led_remove(struct platform_device *pdev)
{
    // 实际驱动中这里会释放资源（取消映射、释放中断等）
    return 0; // 返回0表示成功
}

/* 设备树匹配表：定义此驱动兼容的设备树节点兼容性字符串 */
static const struct of_device_id led_of_match[] = {
    // 声明此驱动与设备树中 compatible = "Kevin,gpioled" 的节点兼容
    { .compatible = "Kevin,gpioled" },
    { } // 空项，作为数组结束标记（哨兵）
};
// 导出匹配表信息，以便内核在模块加载时能够识别
MODULE_DEVICE_TABLE(of, led_of_match);

/* 定义平台驱动结构体：这是向内核注册驱动的主要数据结构 */
static struct platform_driver led_driver = {
    .driver     = {
        .name   = "led",            // 驱动名称（用于传统匹配方式）
        .of_match_table = led_of_match, // 指向设备树匹配表
        // 还可以添加 .owner = THIS_MODULE, 但现代内核通常自动处理
    },
    .probe      = led_probe,        // 指向探测函数
    .remove     = led_remove,       // 指向移除函数
    // 还可以添加 .shutdown, .suspend, .resume 等电源管理回调
};

/* 模块初始化函数：当模块被加载时调用 */
static int __init leddriver_init(void)
{
    // 向平台总线注册此驱动
    // 注册成功后，内核会尝试将此驱动与所有已注册的兼容设备匹配
    return platform_driver_register(&led_driver);
}

/* 模块退出函数：当模块被卸载时调用 */
static void __exit leddriver_exit(void)
{
    // 从平台总线注销此驱动
    // 这会触发所有关联设备的移除操作（调用led_remove）
    platform_driver_unregister(&led_driver);
}

// 指定模块的初始化函数
module_init(leddriver_init);
// 指定模块的退出函数
module_exit(leddriver_exit);

// 声明模块的许可证（GPL是Linux内核模块必须的）
MODULE_LICENSE("GPL");
// 声明模块作者信息
MODULE_AUTHOR("kevin");
// 还可以添加 MODULE_DESCRIPTION("LED driver based on platform framework") 等描述信息

代码流程：

  1. 模块加载 (insmod/modprobe) → 调用 leddriver_init() → 注册 led_driver 到平台总线
  2. 驱动注册后 → 内核遍历所有平台设备，尝试与驱动的 of_match_table 匹配
  3. 找到匹配设备 → 内核调用驱动的 probe 函数 (led_probe)
  4. 模块卸载 (rmmod) → 调用 leddriver_exit() → 注销驱动 → 内核调用 remove 函数 (led_remove)
