sysfs文件系统

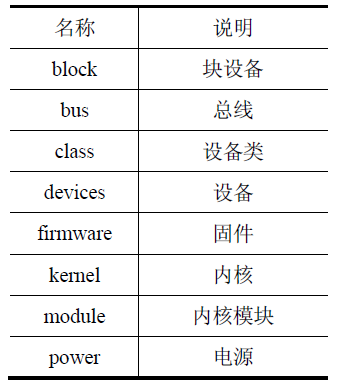

image-20250909222539773

sysfs 文件系统的目录

定义：sysfs是一个基于内存的虚拟文件系统（Virtual Filesystem）。它被挂载在 /sys 目录下，是Linux内核中内核对象（kobject）、属性（attribute）和关系（relationship） 的直观体现。

核心作用：sysfs的主要作用是在用户空间（Userspace） 和内核空间（Kernelspace） 之间搭建一座桥梁，提供一个标准化的接口，使得用户空间的程序能够安全、方便地查看和配置内核的运行参数、硬件设备信息、驱动程序状态、电源管理选项等。

具体作用包括：

  1. 展示设备层次结构：以目录树的形式清晰地展示系统中总线（bus）、设备（device）、驱动（driver）、类（class）等内核对象的层次关系。
  2. 导出对象属性：将内核对象的属性（通常是变量或状态）以普通文件的形式暴露出来。用户可以通过cat命令读取属性，通过echo命令修改属性（如果该属性可写）。
  3. 支持用户空间事件：通过poll或select系统调用，用户空间程序可以监听内核发出的事件通知（例如，设备的插拔）。

特点：

  1. 层次化结构：sysfs是一个树形结构，目录和文件组织严密，反映了内核内部对象的父子、兄弟关系。
  2. 统一设备模型（Udm）的表示：它是Linux统一设备模型的外在表现。内核中的kobject, kset, kobj_type等结构体，在sysfs中都有对应的目录和文件。
  3. “一个值一个文件”原则：一个属性文件通常只包含一个简单值。这简化了用户空间和内核空间的交互逻辑。
  4. 原子操作：对sysfs文件的读写操作通常是原子的（一次读或写操作完成一个完整的事务）。
  5. 符号链接广泛使用：大量使用符号链接来表示对象间复杂的关系，例如，/sys/class/net/eth0 通常会链接到 /sys/devices/pci0000:00/0000:00:1c.4/0000:03:00.0/net/eth0，这表示“网络类”中的eth0设备实际上是一个PCI设备。
  6. 只读与可写文件：很多文件是只读的（用于展示信息），也有一些文件是可写的（用于配置）。文件权限反映了这一特性。

struct kobject

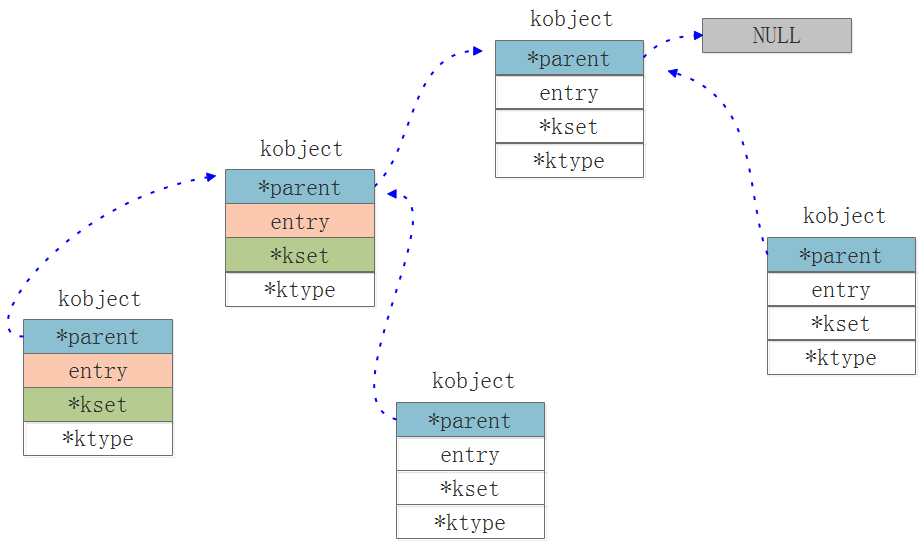

image-20250908232846430

kobject是Linux内核设备管理机制的最高层抽象。kobject类似面向对象体系中的基类，它往往被嵌入到其他结构体中，形成一个复杂的多层次结构。kobject本身对应着sysfs文件系统中的一个目录。

  • 提供基础的对象管理能力：主要是引用计数（reference counting）。通过kref机制，内核可以跟踪有多少地方正在使用这个对象，从而在引用计数降为0时安全地释放它，防止use-after-free错误。
  • 在sysfs中表示自己：每个kobject在sysfs文件系统中都对应一个目录。这个目录的创建、位置和删除都由kobject管理。
  • 构建层次结构：通过指定parent，kobject可以构建起一个层次化的树状结构（类似于文件系统的目录树），这直观地反映了内核内部对象的父子关系（例如，一个USB设备属于一个USB控制器）。
  • 关联与用户空间的交互：kobject与一个kobj_type结构体关联，该结构体定义了它的属性（在sysfs中表现为文件）和行为（如show/store方法）。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
struct kobject {
	const char		*name;//名称
	struct list_head	entry;
	struct kobject		*parent;//父对象
	struct kset		*kset;//所属的kset
	struct kobj_type	*ktype;// 对象的类型
	struct kernfs_node	*sd; /*sysfs 目录项*/
	struct kref		kref;// 引用计数
#ifdef CONFIG_DEBUG_KOBJECT_RELEASE
	struct delayed_work	release;
#endif
	unsigned int state_initialized:1;
	unsigned int state_in_sysfs:1;
	unsigned int state_add_uevent_sent:1;
	unsigned int state_remove_uevent_sent:1;
	unsigned int uevent_suppress:1;//是否发送uevent 事件
};
变量名 类型 意义
name const char * 对象名称，在 sysfs 中显示为目录名。必须设置（通常通过kobject_set_name），是用户可见的标识。若未设置，sysfs 中目录名为空，导致功能异常。
parent struct kobject * 父 kobject 指针，定义 sysfs 层次结构。例如，设备的 kobject 的parent指向其总线的 kobject。决定对象在/sys中的位置（如/sys/bus/...）。
kset struct kset * 所属 kset 集合指针。kset 是 kobject 的容器（类似目录），用于分组管理（如所有 block 设备）。若 kobject 属于某个集合（如block_kset），必须设置此字段。
ktype struct kobj_type * 对象类型指针，定义关键行为： -release()：对象释放时的回调函数（必须实现，否则内存泄漏）。 -sysfs_ops：sysfs 读写操作（如show/store）。 -default_attrs：默认属性列表。这是 sysfs 属性管理的核心。
sd struct kernfs_node * sysfs 目录项指针（旧版内核中为struct sysfs_dirent *）。内核内部使用，指向 sysfs 中的实际目录节点。通常无需手动操作，但调试时可用于检查 sysfs 状态。
kref struct kref 引用计数，通过kref实现自动内存管理。调用kobject_get()增加计数，kobject_put()减少计数；计数为 0 时触发ktype->release()。避免手动释放内存的关键。
state_initialized unsigned int(bitfield) 标记对象是否已初始化。由kobject_init()设置，通常无需开发者干预。
state_in_sysfs unsigned int(bitfield) 标记对象是否已添加到 sysfs。由kobject_add()设置，用于状态检查。
state_add_uevent_sent state_remove_uevent_sent unsigned int(bitfield) 标记 uevent 事件是否已发送。用于事件去重，开发者一般无需直接操作。
uevent_suppress unsigned int(bitfield) 若置位，禁止发送 uevent 事件。用于优化性能（如批量操作时），但需谨慎使用。
entry struct list_head 链表节点，用于在kset的链表中链接 kobject。内核内部使用，开发者无需操作。

API函数

函数原型 作用描述 参数说明 返回值及注意事项
struct kobject *kobject_create(void); 分配并初始化一个 kobject 无参数 成功返回指向新 kobject 的指针，失败返回 NULL（必须检查）。只做了最基本初始化，需要后续调用 kobject_add()
int kobject_add(struct kobject *kobj, struct kobject *parent, const char *fmt, ...); 将已初始化的 kobject 注册到内核并添加到 sysfs kobj: 要添加的 kobject parent: 父 kobject 指针（可为 NULL） fmt: 生成名称的格式字符串（类似 printf） ...: 格式字符串的参数 成功返回 0，失败返回错误码。必须在 kobject_init() 或 kobject_create() 后调用
struct kobject *kobject_create_and_add(const char *name, struct kobject *parent); 分配、初始化并添加一个 kobject 到 sysfs name: kobject 的名称（sysfs 中的目录名） parent: 父 kobject 指针（可为 NULL） 成功返回 kobject 指针，失败返回 NULL。是 kobject_create() + kobject_add() 的便捷组合
void kobject_init(struct kobject *kobj, const struct kobj_type *ktype); 初始化一个已分配的 kobject kobj: 要初始化的 kobject 指针 ktype: 该 kobject 的类型结构体 无返回值。设置引用计数为 1，关联 ktype，标记为已初始化
int kobject_init_and_add(struct kobject *kobj, const struct kobj_type *ktype, struct kobject *parent, const char *fmt, ...); 初始化并添加 kobject 到 sysfs kobj: 要初始化的 kobject ktype: kobject 类型 parent: 父 kobject fmt: 名称格式字符串 ...: 格式参数 成功返回 0，失败返回错误码。是 kobject_init() + kobject_add() 的便捷组合
void kobject_del(struct kobject *kobj); 从 sysfs 中移除 kobject kobj: 要从 sysfs 移除的 kobject 无返回值。只从 sysfs 移除，不释放内存，通常后跟 kobject_put()
struct kobject *kobject_get(struct kobject *kobj); 增加 kobject 的引用计数 kobj: 要增加引用的 kobject 返回传入的 kobject 指针。如果 kobj 为 NULL，也返回 NULL
void kobject_put(struct kobject *kobj); 减少 kobject 的引用计数 kobj: 要减少引用的 kobject 无返回值。当引用计数为 0 时，会调用 ktype->release 释放 kobject
int kobject_uevent(struct kobject *kobj, enum kobject_action action); 向用户空间发送 uevent 事件 kobj: 发送事件的源 kobject action: 事件类型（KOBJ_ADD, KOBJ_REMOVE 等） 成功返回 0，失败返回错误码。通常由设备核心代码调用，驱动中较少直接使用
int kobject_rename(struct kobject *kobj, const char *new_name); 重命名 kobject kobj: 要重命名的 kobject new_name: 新的名称 成功返回 0，失败返回错误码。会改变 sysfs 中的目录名
int kobject_move(struct kobject *kobj, struct kobject *new_parent); 移动 kobject 到新的父对象 kobj: 要移动的 kobject new_parent: 新的父 kobject 成功返回 0，失败返回错误码。会改变 kobject 在 sysfs 中的位置

实验

本次实验在/sysfs的目录下创建一个新的目录

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/kobject.h>
#include <linux/sysfs.h>

static struct kobject *kobj_test;

static int kobject_test_init(void)
{
    kobj_test = kobject_create_and_add("test_kobject", NULL);
    // kobj_test = kobject_create_and_add("test", kernel_kobj);
    if (!kobj_test)
        return -ENOMEM;
    return 0;
}

static void kobject_test_exit(void)
{
    kobject_put(kobj_test);
}

module_init(kobject_test_init);
module_exit(kobject_test_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("kevin");
MODULE_DESCRIPTION("create and add a kobject to kernel");

实验结果：

image-20250908232501174

kobject_create_and_add函数定义：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
struct kobject *kobject_create_and_add(const char *name, struct kobject *parent)
{
	struct kobject *kobj;
	int retval;

	kobj = kobject_create();
	if (!kobj)
		return NULL;

	retval = kobject_add(kobj, parent, "%s", name);
	if (retval) {
		pr_warn("%s: kobject_add error: %d\n", __func__, retval);
		kobject_put(kobj);
		kobj = NULL;
	}
	return kobj;
}
EXPORT_SYMBOL_GPL(kobject_create_and_add);

常见的struct kobject *parent变量：

parent 参数 对应的 sysfs 路径 描述
NULL /sys/ 根目录下 创建在 sysfs 的根目录中，但通常不推荐这样做
kernel_kobj /sys/kernel/ 用于内核相关的配置和状态信息
fs_kobj /sys/fs/ 用于文件系统相关的配置
firmware_kobj /sys/firmware/ 用于固件相关的接口
power_kobj /sys/power/ 用于电源管理相关的配置
module_kobj /sys/module/ 用于内核模块信息

struct attribute

struct attribute结构体，用来描述内核对象的特性，它是一个 sysfs 文件的元数据：只有名字和权限位（mode）。

1
2
3
4
5
6
7
8
9
struct attribute {
	const char		*name;
	umode_t			mode;
#ifdef CONFIG_DEBUG_LOCK_ALLOC
	bool			ignore_lockdep:1;
	struct lock_class_key	*key;
	struct lock_class_key	skey;
#endif
};

name 决定这个属性的名字，mode 决定读写权限，如 0644（root 可写，所有人可读）。

它的派生类型：

类型 用途 常见放置对象 典型路径 创建/移除 API 常用宏
struct attribute 最基础元数据（文件名+权限），不含回调 任意 kobject 取决于 kobj sysfs_create_file / sysfs_remove_file 无（通常被封装类型使用）
struct kobj_attribute 文本属性（ASCII），带 show/store 回调 任意 kobject /sys/.../你的目录/文件 sysfs_create_file(s)、sysfs_create_group __ATTR / __ATTR_RO / __ATTR_WO
struct device_attribute 设备目录下的文本属性 struct device 的 kobj /sys/devices/.../你的设备/文件 或 /sys/class/.../设备/文件 device_create_file / device_remove_file DEVICE_ATTR / DEVICE_ATTR_RO / DEVICE_ATTR_WO
struct driver_attribute 驱动目录下的文本属性 struct device_driver /sys/bus/<bus>/drivers/<drv>/文件 driver_create_file / driver_remove_file DRIVER_ATTR
struct class_attribute 类目录下的文本属性 struct class /sys/class/<class>/文件（或其下） class_create_file / class_remove_file CLASS_ATTR
struct bus_attribute 总线目录下的文本属性 struct bus_type /sys/bus/<bus>/文件 bus_create_file / bus_remove_file BUS_ATTR
struct bin_attribute 二进制属性，支持偏移读写、可选 mmap 任意 kobject（含 device） /sys/.../你的目录/文件 sysfs_create_bin_file / sysfs_remove_bin_file BIN_ATTR / BIN_ATTR_RO / BIN_ATTR_WO
struct attribute_group 批量创建属性（可选子目录/可见性控制） 任意 kobject /sys/.../你的目录/(组名)/文件们 sysfs_create_group / sysfs_remove_group 组里放 attrs[]（以及可选 bin_attrs[]）

kobj_attribute

1
2
3
4
5
6
7
struct kobj_attribute {
	struct attribute attr;
	ssize_t (*show)(struct kobject *kobj, struct kobj_attribute *attr,
			char *buf);
	ssize_t (*store)(struct kobject *kobj, struct kobj_attribute *attr,
			 const char *buf, size_t count);
};

返回值规范：

  • show()：返回写入的字节数。
  • store()：成功应返回 count；解析失败返回 -EINVAL 等错误码。

换行：show() 输出通常以 \n 结尾，便于 cat。

配套的宏：

1
2
3
4
__ATTR(name, mode, show, store)
__ATTR_RO(name)
__ATTR_WO(name)
__ATTR_RW(name)

可以用过两个方法初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
/********* 方法一 ***********/
static ssize_t value_show(struct kobject *kobj, struct kobj_attribute *attr,
                          char *buf)
{
........
}

static ssize_t value_store(struct kobject *kobj, struct kobj_attribute *attr,
                          const char *buf, size_t count)
{
........
}

static struct kobj_attribute value_attribute = {
    .attr = {
        .name = "value",
        .mode = 0664,
    },
    .show  = value_show,
    .store = value_store,
};

/********* 方法二 ***********/
static ssize_t hello_buf_show(struct kobject *kobj, struct kobj_attribute *attr,
                          char *buf)
{
........
}

static ssize_t hello_buf_store(struct kobject *kobj, struct kobj_attribute *attr,
                          const char *buf, size_t count)
{
........
}
static struct kobj_attribute foo_attribute =
              __ATTR(buf, 0664, hello_buf_show, hello_buf_store);

实验

本次实验我们实现创建文件的可读可写属性。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/kobject.h>
#include <linux/sysfs.h>

char    attribute_test_buf[100];
unsigned long attribute_test_value;
static struct kobject *kobj_attribute_test;

static ssize_t value_show(struct kobject *kobj, struct kobj_attribute *attr,
                          char *buf)
{
	return sprintf(buf, "attribute_test_value = %lu\n", attribute_test_value);
}

static ssize_t value_store(struct kobject *kobj, struct kobj_attribute *attr,
                          const char *buf, size_t count)
{
    char tmp_buf[10] = {0};
    strncpy(tmp_buf, buf, count);
    attribute_test_value = simple_strtoul(tmp_buf, NULL, 0);
	return count;
}

static struct kobj_attribute value_attribute = {
    .attr = {
        .name = "value",
        .mode = 0664,
    },
    .show  = value_show,
    .store = value_store,
};

static ssize_t attribute_test_buf_show(struct kobject *kobj, struct kobj_attribute *attr,
                          char *buf)
{
	strncpy(buf, attribute_test_buf, strlen(attribute_test_buf));
	return strlen(attribute_test_buf);
}

static ssize_t attribute_test_buf_store(struct kobject *kobj, struct kobj_attribute *attr,
                          const char *buf, size_t count)
{
	strncpy(attribute_test_buf, buf, count);
	return count;
}

static struct kobj_attribute foo_attribute =
              __ATTR(buf, 0664, attribute_test_buf_show, attribute_test_buf_store);



static int kobject_attribute_test_init(void)
{
	int retval;

	kobj_attribute_test = kobject_create_and_add("attribute_test", NULL);
	if (!kobj_attribute_test)
		return -ENOMEM;

	retval = sysfs_create_file(kobj_attribute_test, &foo_attribute.attr);
	if (retval) {
		printk(KERN_ALERT "%s: create sysfs file failed\n", __func__);
	    kobject_put(kobj_attribute_test);
        return -1;
    }

    retval = sysfs_create_file(kobj_attribute_test, &value_attribute.attr);
	if (retval) {
		printk(KERN_ALERT "%s: create sysfs file failed\n", __func__);
	    kobject_put(kobj_attribute_test);
        return -1;
    }

	return 0;
}

void kobject_attribute_test_exit(void){
	kobject_put(kobj_attribute_test);
}

module_init(kobject_attribute_test_init);
module_exit(kobject_attribute_test_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("kevin");
MODULE_DESCRIPTION("how to create a file in sysfs");

Makefile文件：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
KERNELDIR := /home/arm-linux/MX6U/linux-core
CURRENT_PATH := $(shell pwd)
INSTALL_PATH := /home/arm-linux/MX6U/nfs/rootfs/lib/modules/4.1.15
obj-m := attribute.o

build: kernel_modules

kernel_modules:
	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules

clean:
	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean
install:
	sudo cp *.ko $(INSTALL_PATH)
help:
	@echo "可用目标:"
	@echo "  build     - 编译模块(默认)"
	@echo "  clean     - 清理编译文件"
	@echo "  install   - 安装模块到目标系统"

实验结果：

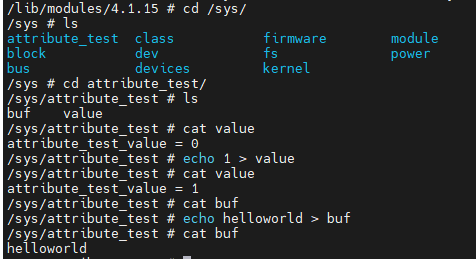

image-20250909210733115

我们可以通过echo与cat命令查看我们编写的功能是否成功运行，结果显示两个成员都能实现相应的读写效果！

bin_attribute

和文本型的 kobj_attribute 不同，bin_attribute 用来在 sysfs 下暴露“二进制数据”接口，支持按偏移的部分读写，甚至可选 mmap。典型场景：固件/大块缓冲区、寄存器快照、校准表等非 ASCII 数据。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
struct bin_attribute {
    struct attribute attr;  // 内含 name/mode
    size_t  size;           // 文件大小（以字节计）
    void   *private;        // 可选，驱动自用

    /* 回调：按偏移读写。buf 是内核缓冲区（不是用户态指针）。*/
    ssize_t (*read)(struct file *filp, struct kobject *kobj,
                    struct bin_attribute *attr, char *buf,
                    loff_t off, size_t count);

    ssize_t (*write)(struct file *filp, struct kobject *kobj,
                     struct bin_attribute *attr, char *buf,
                     loff_t off, size_t count);

    int (*mmap)(struct file *filp, struct kobject *kobj,
                struct bin_attribute *attr, struct vm_area_struct *vma);
};

attr.name/attr.mode 决定文件名与权限（如 0644）。

size 是 sysfs 看到的文件大小。必须设置（常见做法是固定值或在创建前计算好）。

read/write 的 buf 是内核缓冲区，你直接 memcpy() 即可（无需 copy_to_user()）。

off 是文件偏移；count 是本次请求的长度；你需要根据 off/size 自己裁剪返回长度。

创建/删除单个二进制文件：

1
2
3
4
int  sysfs_create_bin_file(struct kobject *kobj,
                           const struct bin_attribute *attr);
void sysfs_remove_bin_file(struct kobject *kobj,
                           const struct bin_attribute *attr);

宏：

1
2
3
#define BIN_ATTR(_name, _mode, _read, _write, _size) /* 定义静态 bin_attr */
#define BIN_ATTR_RO(_name, _size)                     /* 只读 */
#define BIN_ATTR_WO(_name, _size)                     /* 只写 */

成组创建（如果你的头文件里有 struct attribute_group 的 .bin_attrs / .is_bin_visible 字段，就可以用 sysfs_create_group() 一次性创建多个二进制文件；否则就逐个 sysfs_create_bin_file()）。

device_attribute

1
2
3
4
5
6
7
8
/* interface for exporting device attributes */
struct device_attribute {
	struct attribute	attr;
	ssize_t (*show)(struct device *dev, struct device_attribute *attr,
			char *buf);
	ssize_t (*store)(struct device *dev, struct device_attribute *attr,
			 const char *buf, size_t count);
};

对应的api函数

1
2
int device_create_file(struct device *dev, const struct device_attribute *attr);
void device_remove_file(struct device *dev, const struct device_attribute *attr);

driver_attribute

1
2
3
4
5
6
struct driver_attribute {
	struct attribute attr;
	ssize_t (*show)(struct device_driver *driver, char *buf);
	ssize_t (*store)(struct device_driver *driver, const char *buf,
			 size_t count);
};

对应的api函数

1
2
int driver_create file(struct device_driver *driver,const struct driver attribute *attr);
void driver_remove file(struct device_driver *driver,const struct driver attribute *attr);

class_attribute

1
2
3
4
5
6
7
struct class_attribute {
	struct attribute attr;
	ssize_t (*show)(struct class *class, struct class_attribute *attr,
			char *buf);
	ssize_t (*store)(struct class *class, struct class_attribute *attr,
			const char *buf, size_t count);
};

对应的api函数

1
2
int class_create_file(struct class *class, const struct class_attribute *attr);
void class_remove_file(struct class *class, const struct class_attribute *attr);

bus_attribute

1
2
3
4
5
struct bus_attribute {
	struct attribute	attr;
	ssize_t (*show)(struct bus_type *bus, char *buf);
	ssize_t (*store)(struct bus_type *bus, const char *buf, size_t count);
};

对应的api函数

1
2
int bus_create_file(struct bus *bus, const struct bus_attribute *attr);
void bus_remove_file(struct bus *bus, const struct bus_attribute *attr);

attribute_group

作用：把多份属性作为“组”一次性创建/移除，且可选：

  • .name：在父目录下再建一层子目录；
  • .is_visible()：按运行时条件决定某个属性是否可见/权限是多少；
1
2
3
4
5
6
struct attribute_group {
    const char *name; // 组名；非空则生成子目录
    umode_t (*is_visible)(struct kobject *, struct attribute *, int);
    struct attribute **attrs;   // 以 NULL 结尾
    /* 4.1 常见扩展：struct bin_attribute **bin_attrs; */
};

什么时候用：

  • 一次性建/删一堆属性；
  • 想把属性归到一个子目录里（例如 /sys/.../mydir/cfg/*.attr）；
  • 需要在运行时按条件显示/隐藏某些文件或改变权限。

API：sysfs_create_group() / sysfs_remove_group()；多个组可用 sysfs_create_groups()

struct kobj_type

kobj_type 是 kobject 的“类型描述符/方法表（vtable）”：每个嵌了 struct kobject 的对象，都要绑定一个 kobj_type。它决定这个对象如何释放（release）、如何在 sysfs 中呈现和处理属性（sysfs_ops + 默认属性）。没有匹配的 kobj_type，kobject 就没法被正确创建/注册。

1
2
3
4
5
6
7
8
9
struct kobj_type {
	void (*release)(struct kobject *kobj);
	const struct sysfs_ops *sysfs_ops;
	struct attribute **default_attrs;	/* use default_groups instead */
	const struct attribute_group **default_groups;
	const struct kobj_ns_type_operations *(*child_ns_type)(struct kobject *kobj);
	const void *(*namespace)(struct kobject *kobj);
	void (*get_ownership)(struct kobject *kobj, kuid_t *uid, kgid_t *gid);
};

release：当该 kobject 的引用计数降到 0 时调用——必须提供，用于释放“外围容器结构体”的内存/资源。

sysfs_ops：sysfs 对该类型属性执行读/写时走这里指定的 show/store 函数指针。

default_attrs：默认属性数组（struct attribute *，以 NULL 结尾）。对象注册到 sysfs 时会自动创建这些文件（老接口）。新内核多用 default_groups 来替代/增强。

命名空间/属主相关钩子（child_ns_type/namespace/get_ownership）：决定该类型对象及其属性的 namespace/属主等高阶行为（通常可不设）。

struct kset

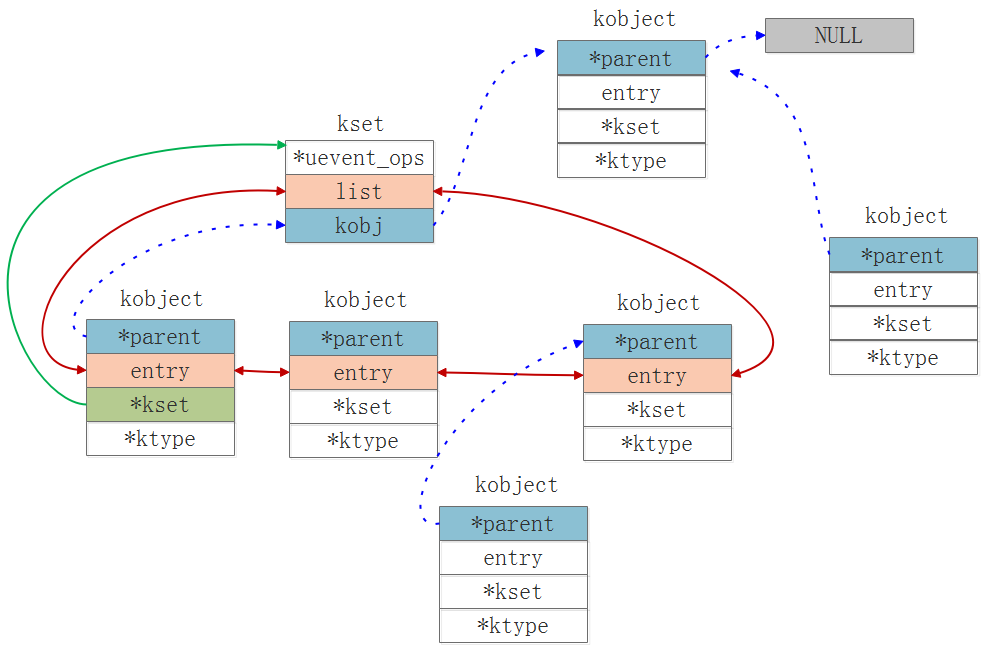

image-20250909220431465

kobject通过kset 组织成层次化的结构，kset是具有相同类型的kobject 的集合。所有属于同一个kset 的对象（kobject）的parent都指向该kset的kobj 成员。

1
2
3
4
5
6
struct kset {
	struct list_head list;
	spinlock_t list_lock;
	struct kobject kobj;
	const struct kset_uevent_ops *uevent_ops;
} __randomize_layout;

kset 对象的接口函数如下：

内核中常见的kset 包括：

  • struct kset *bus_kset；
  • struct kset *class_kset；
  • struct kset *system_kset；

实验

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/kobject.h>
#include <linux/sysfs.h>
#include <linux/slab.h>

unsigned long hello_value;

static ssize_t value_show(struct kobject *kobj, struct attribute *attr,
                          char *buf)
{
	return sprintf(buf, "hello_value = %lu\n", hello_value);
}

static ssize_t value_store(struct kobject *kobj, struct attribute *attr,
                          const char *buf, size_t count)
{
    char tmp_buf[10] = {0};
    strncpy(tmp_buf, buf, count);
    hello_value = simple_strtoul(tmp_buf, NULL, 0);
	return count;
}

struct attribute value_attr = {
    .name = "value",
    .mode = 0644,
};
struct sysfs_ops value_sysfs_ops = {
    .show  = value_show,
    .store = value_store,
};
static struct attribute *value_attr_array[] = {
    &value_attr,
    NULL,
};
/******************************************************************/
char    hello_buf[100];

static ssize_t buf_show(struct kobject *kobj, struct attribute *attr,
                          char *buf)
{
	strncpy(buf, hello_buf, strlen(hello_buf));
	return strlen(hello_buf);
}

static ssize_t buf_store(struct kobject *kobj, struct attribute *attr,
                          const char *buf, size_t count)
{
	strncpy(hello_buf, buf, count);
	return count;
}

static struct attribute buf_attr = {
    .name  = "buf",
    .mode  = 0644,
};
struct sysfs_ops buf_sysfs_ops = {
    .show  = buf_show,
    .store = buf_store,
};
static struct attribute *buf_attr_array[] = {
    &buf_attr,
    NULL,
};

/*------------------------------------------------------------------*/

void my_obj_release(struct kobject *kobj)
{
    printk("%s: kfree %s\n", __func__, kobj->name);
    kfree(kobj);
}

static struct kobject *kobj_hello;
static struct kset *kset_hello;
static struct kobject *kobj_value, *kobj_buf;
static struct kobj_type value_type, buf_type;

static int kobject_hello_init(void)
{
	int retval;

	kobj_hello = kobject_create_and_add("hello", NULL);
	if (!kobj_hello) {
		return -ENOMEM;
    }

    //kset_hello = kset_create_and_add("kset_hello", NULL, kobj_hello);
    kset_hello = kset_create_and_add("kset_hello", NULL, NULL);
    if (!kset_hello) {
	    kobject_put(kobj_hello);
        return -ENOMEM;
    }
    kobj_value = kzalloc(sizeof(struct kobject), GFP_KERNEL);
    kobj_value->kset = kset_hello;
    value_type.release = my_obj_release;
    value_type.default_attrs = value_attr_array;
    value_type.sysfs_ops = &value_sysfs_ops;

    kobj_buf = kzalloc(sizeof(struct kobject), GFP_KERNEL);
    kobj_buf->kset = kset_hello;
    buf_type.release = my_obj_release;
    buf_type.default_attrs = buf_attr_array;
    buf_type.sysfs_ops = &buf_sysfs_ops;

    retval = kobject_init_and_add(kobj_value, &value_type, kobj_hello, "value");
    //retval = kobject_init_and_add(kobj_value, &value_type, NULL, "value");
    retval = kobject_init_and_add(kobj_buf, &buf_type, NULL, "buf");

	return 0;
}

void kobject_hello_exit(void)
{
    kobject_del(kobj_value);
    kobject_put(kobj_value);
    kobject_put(kobj_buf);

    kobject_del(kobj_hello);
	kobject_put(kobj_hello);

    kset_unregister(kset_hello);
}

module_init(kobject_hello_init);
module_exit(kobject_hello_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("KEVIN");
MODULE_DESCRIPTION("create a kset object in sysfs");

实验结果：

image-20250909221812933

我们可以打看到：

  • kobject_create_and_add("hello", NULL) → 顶层目录：/sys/hello
  • kset_create_and_add("kset_hello", NULL, NULL)→ 顶层目录：/sys/kset_hello
  • kobj_value（父亲是 kobj_hello，属于 kset_hello）
    → 目录：/sys/hello/value/
    → 默认属性数组里有名为 “value” 的文件
    → 文件路径：/sys/hello/value/value
  • kobj_buf（父亲传的是 NULL，属于 kset_hello）
    → 目录：/sys/buf/
    → 文件路径：/sys/buf/buf
