基于I.mx6ull项目的内存管理分析

内存管理的原因

一般Cortex-A芯片自带的RAM很小，I.MX6U只有128KB的OCRAM。如果要运行Linux的话完全不够用的，所以必须要外接一片RAM芯片，i.MX6ULL作为一款 Cortex-A7 核心的处理器，配套的DDR3内存大小在512MB。这与服务器动辄几十GB的内存相比非常有限，因此绝对不能有内存浪费。

RAM/ROM

ROM

只读存储器，速度慢，但是容量大、掉电以后数据不会丢失、适合存储数据。

RAM

随机存储器，可以随时进行读写操作，速度很快，掉电以后数据会丢失。比如内存条、SRAM、SDRAM、DDR等都是RAM。RAM一般用来保存程序数据、中间结果

SRAM

SRAM 的全称叫做Static Random-Access Memory，也就是静态随机存储器，Memory，也就是静态随机存储器，这里的“静态”说的就是只要SRAM上电，那么SRAM里面的数据就会一直保存着，直到SRAM掉电。价格高、容量小

SDRAM

SDRAM全称是Synchronous Dynamic Random Access Memory，翻译过来就是同步动态随机存储器，

“同步”的意思是SDRAM 工作需要时钟线，

“动态”的意思是SDRAM 中的数据需要不断的刷新来保证数据不会丢失，

“随机”的意思就是可以读写任意地址的数据。

DDR

DDR全称是Double Data Rate SDRAM，也就是双倍速率SDRAM，看名字就知道DDR的速率(数据传输速率)比SDRAM高1倍！

SDRAM 在一个CLK 周期传输一次数据，DDR 在一个CLK 周期传输两次数据，也就是在上升沿和下降沿各传输一次数据，这个概念叫做预取(prefetch)，相当于DDR 的预取为2bit，因此DDR 的速度直接加倍！

DDR速度的时候一般都使用MT/s，也就是每秒多少兆次数据传输。

DDR3在DDR2 的基础上将预取(prefetch)提高到8bit，，因此在总线时钟同样为266400MHz 的情况下，DDR3 的传输速率就是10661600MT/S。

MMU

i.MX6ULL带有MMU（内存管理单元），这使我们能够运行完整的Linux系统。所有用户空间和内核空间的内存访问都是虚拟地址，通过MMU映射到物理地址。这带来了进程隔离、内存保护等好处，但也引入了TLB效率等需要考虑的问题。

系统层面内存的管理

内核空间与用户空间的划分

Linux默认将虚拟地址空间按1:3或2:2等比例划分给内核和用户。在我的项目中，我通过内核启动参数 mem= 来调整可用物理内存大小，并通过内核配置调整内核空间自身的占用（例如减少不必要的驱动和模块）。

我的项目中虚拟地址空间的分配是2:2

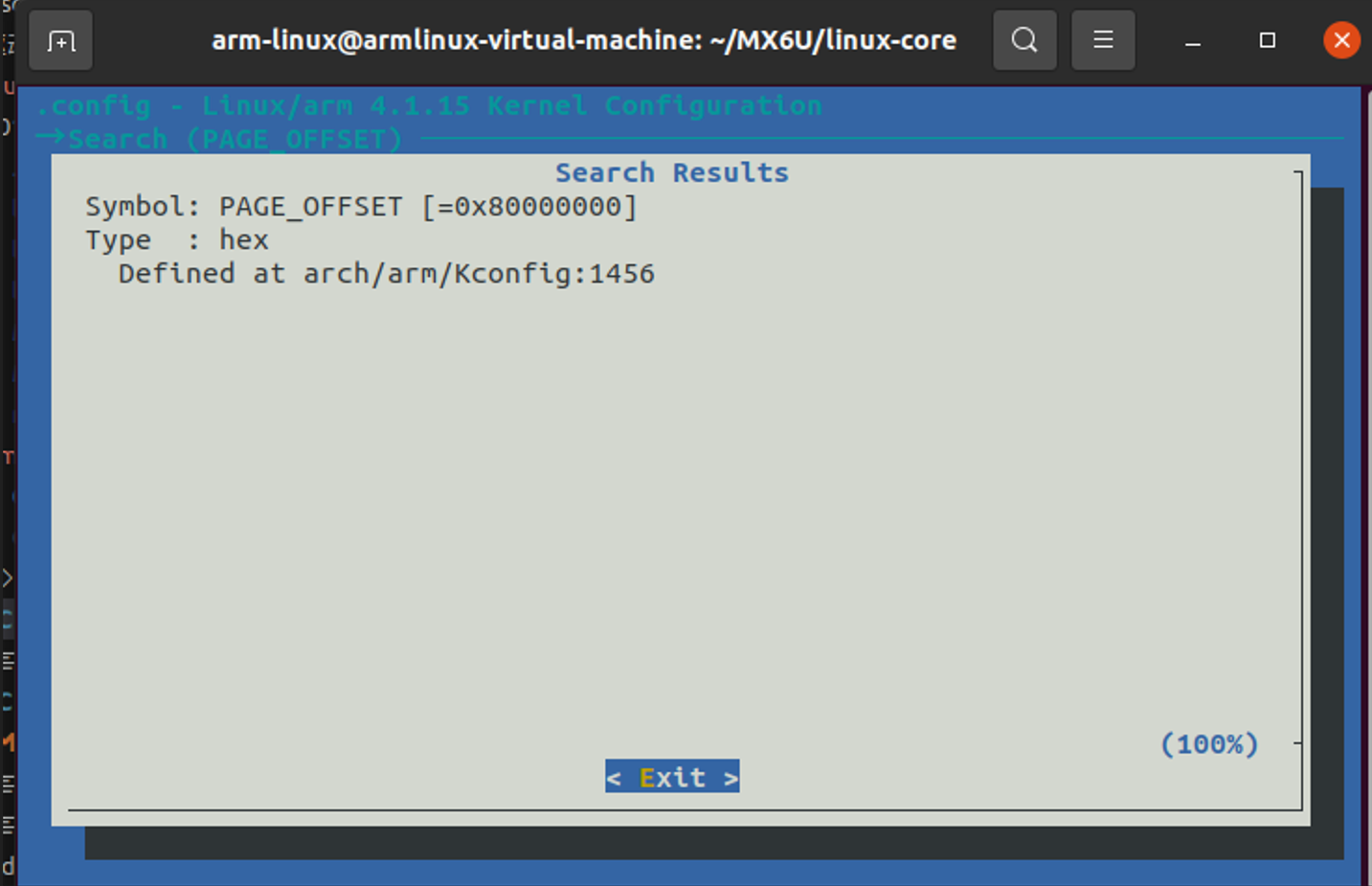

PAGE_OFFSET 虚拟内存中内核空间中线性映射区的起始地址（为0x80000000），因为在系统配置中设置为了2GB/2GB的类型，可以在kernel代码文件使用make menuconfig命令进入图形界面设置，查看PAGE_OFFSET的设置

image-20250917160818892

划分的原因：

  • 在我的智能果园项目中，集成了丰富的外设，驱动需要大量的虚拟地址空间来映射这些设备的寄存器区和DMA缓冲区。默认的1GB内核空间在多种外设同时工作，尤其是使用显示时，可能会显得捉襟见肘。为了系统的长期稳定性和避免未来出现地址空间耗尽的隐患，我们决定为内核预留更充裕的2GB空间。

  • 并且在我项目中，主要的进程是：简单的UI交互进程，包括了数据的采集的处理。远达不到2GB的虚拟地址空间的上线

内存的管理

  • 物理内存管理：Buddy（伙伴）系统

    • 解决外部碎片：Buddy系统是内核管理物理页帧（通常一页为4KB）的核心算法。它将空闲页帧分组为11个（2^0, 2^1, …, 2^ 10）块链表，每个链表包含大小为2^n的连续页块。
    • 分配与合并：当申请内存时，Buddy系统会寻找最合适大小的块。如果找不到，就将一个更大的块对半分裂。释放内存时，它会检查其“伙伴”块是否空闲，如果是就合并成更大的块。这有效地减少了内存的外部碎片。
    • 在我们的项目中：我们会通过 /proc/buddyinfo 节点来监控系统空闲内存的碎片情况，确保系统有足够大的连续物理内存可供分配（例如为DMA设备分配大块连续内存时）。

  • 小内存分配：Slab分配器

    • 解决内部碎片：内核需要频繁分配和释放远小于一页的内核对象（如task_struct, inode等）。如果直接使用Buddy系统，会造成大量内部碎片，效率极低。
    • 工作机制：Slab分配器作为Buddy系统的客户，先向Buddy申请一整页（或多个页），然后将其划分为一个个大小固定的对象缓存池（如task_struct池、inode池）。分配和释放对象只是在SLAB管理的链表上进行操作，极大提高了效率。
    • 在我们的项目中：我们会使用 slabtop 命令来实时监控各个SLAB缓存的使用情况，查看是哪些内核对象占用了过多内存，这有助于判断内核的行为是否正常。

内核层面内存管理

在我的驱动代码中，大量使用了Linux内核的devm（设备托管资源）管理框架来分配和管理内核内存。这不仅仅是一种内存分配，更是一种重要的资源管理策略。

原因：在传统的驱动开发中，尤其是在驱动的probe函数里，我们会手动调用kmalloc、kzalloc、ioremap、request_irq等函数来申请各种资源（内存、IO映射、中断等）。如果probe函数后续执行失败或者设备被卸载时，必须极其小心地在每一个错误路径上如goto手动释放之前申请的所有资源，否则就会导致资源泄漏。这种代码非常繁琐且容易出错。

实现的方法：“devm_系列函数（如 devm_kzalloc, devm_ioremap, devm_request_irq）完美地解决了这个问题。它的核心思想是：将申请的资源与设备本身的生命周期进行绑定。”

devm_kzalloc

1
void *devm_kzalloc(struct device *dev, size_t size, gfp_t gfp);
  • dev: 指向关联的 device 结构体的指针，资源将绑定到此设备的生命周期
  • size: 要分配的内存块大小（字节）
  • gfp: 分配标志（如 GFP_KERNEL、GFP_ATOMIC），控制分配行为

使用实例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
struct my_device_data {
    int value;
    char name[32];
};

static int my_probe(struct platform_device *pdev)
{
    struct my_device_data *priv;

    // 分配设备私有数据
    priv = devm_kzalloc(&pdev->dev, sizeof(*priv), GFP_KERNEL);
    if (!priv)
        return -ENOMEM;

    // 使用分配的内存
    priv->value = 42;
    strscpy(priv->name, "example", sizeof(priv->name));

    // 将私有数据与设备关联
    dev_set_drvdata(&pdev->dev, priv);

    return 0;
}

// 不需要在remove函数中释放priv，内核会自动处理

devm_ioremap

1
void __iomem *devm_ioremap(struct device *dev, resource_size_t offset, resource_size_t size);
  • dev: 指向关联的 device 结构体的指针
  • offset: 要映射的物理地址的起始偏移
  • size: 要映射的区域大小

使用实例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
static int my_probe(struct platform_device *pdev)
{
    struct resource *res;
    void __iomem *regs;

    // 获取设备资源
    res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
    if (!res)
        return -ENODEV;

    // 映射设备寄存器
    regs = devm_ioremap(&pdev->dev, res->start, resource_size(res));
    if (!regs)
        return -ENOMEM;

    // 现在可以通过regs指针访问设备寄存器
    iowrite32(0x12345678, regs + REG_CONTROL);

    return 0;
}

//不需要在remove函数中取消映射，内核会自动处理

devm_request_irq

1
2
int devm_request_irq(struct device *dev, unsigned int irq, irq_handler_t handler,
                     unsigned long irqflags, const char *devname, void *dev_id);
  • dev: 指向关联的 device 结构体的指针
  • irq: 要请求的中断号
  • handler: 中断处理函数指针
  • irqflags: 中断标志（如 IRQF_TRIGGER_RISING、IRQF_SHARED）
  • devname: 设备名称（出现在 /proc/interrupts 中）
  • dev_id: 传递给中断处理程序的设备标识符

使用实例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
static irqreturn_t my_interrupt(int irq, void *dev_id)
{
    // 处理中断
    return IRQ_HANDLED;
}

static int my_probe(struct platform_device *pdev)
{
    int irq, ret;

    // 获取中断号
    irq = platform_get_irq(pdev, 0);
    if (irq < 0)
        return irq;

    // 请求中断
    ret = devm_request_irq(&pdev->dev, irq, my_interrupt,
                          IRQF_TRIGGER_RISING, "my_device", pdev);
    if (ret)
        return ret;

    return 0;
}

// 不需要在remove函数中释放中断，内核会自动处理

应用程序管理

一个Linux进程在内存中的布局如下，理解这个对调试至关重要：

  • 代码段（.text）：只读，存放编译后的机器指令。
  • 数据段（.data & .bss）：.data存放已初始化的全局/静态变量；.bss存放未初始化的全局/静态变量（内核在加载时初始化为0）。
  • 堆（Heap）：动态内存分配区，通过 malloc()/free() 管理，向高地址增长。
  • 栈（Stack）：存放局部变量、函数参数、返回地址等，向低地址增长。线程有自己独立的栈。
  • 内存映射段（Memory Mapping Segment）：用于映射共享库、文件等。

堆内存管理：

  • glibc的分配器：常用的 malloc() 和 free() 是glibc库实现的，名为ptmalloc2。

  • 工作原理：它不是每次申请都向内核申请（系统调用brk或mmap开销大），而是自己先向内核申请一大块内存（称为Heap或Arena），然后自己管理，将其划分为不同大小的“块”分配给应用程序。这减少了用户态和内核态的切换开销。
